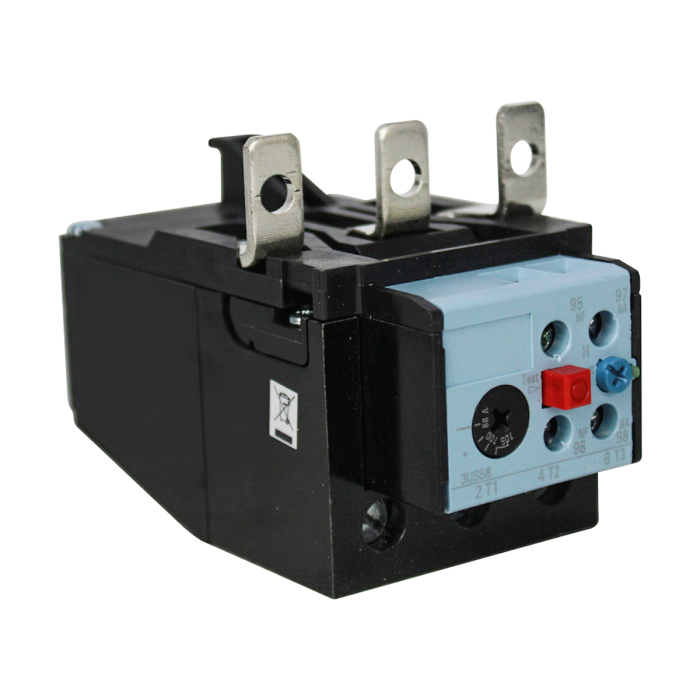

Rele Térmico de Sobrecarga Siemens 70 a 88A 3US58 008W E

Rele Térmico de Sobrecarga Siemens 70 a 88A 3US58 008W E

Os relés térmicos da linha 3TS da Siemens são dispositivos de proteção que monitoram e protegem motores elétricos contra sobrecargas e falhas. Projetados para operar com os contatores da linha 3TS, esses relés são ajustáveis e sensíveis à corrente elétrica do motor. Desligando o motor sempre que necessário para evitar danos, aumentando a segurança e a vida útil do motor nas operações industriais.

Aplicações: Recomendável para a proteção contra sobreaquecimentos em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.

Características Técnicas

Código: 3US58008W

Modelo: 3US58 008W

Tensão Máxima de Operação dos Contatos Principais: 690V

Faixa de Ajuste da Corrente de Operação: 70 a 88A

Classe de Disparo Térmico (Recomendável):

Classe 10 - motores com partidas de até 10 segundos

Dispositivo com Compensação de Temperatura

Tipo de Montagem: Montagem Direta

Contatores Compatíveis Siemens: 3TS47 a 3TS50

Grau de proteção: IP20

Número de Contatos Principais: 3

Número de Contatos Auxiliares:

1NA – 1 contato normalmente aberto

1NF – 1 contato normalmente fechado

Botões de Configuração:

O relé possui um botão de reset e um botão de rearme, neste ultimo a mesma tecla possui 2 funções sendo:

A - Função de rearme automático e função stop/teste

H - Função de rearme manual e função stop/teste

Terminal A2: Opção para a conexão ao terminal A2 do Contator, quando acoplado a um Contator.

Dimensões(mm):

Largura - 60

Altura - 75

Profundidade - 127
