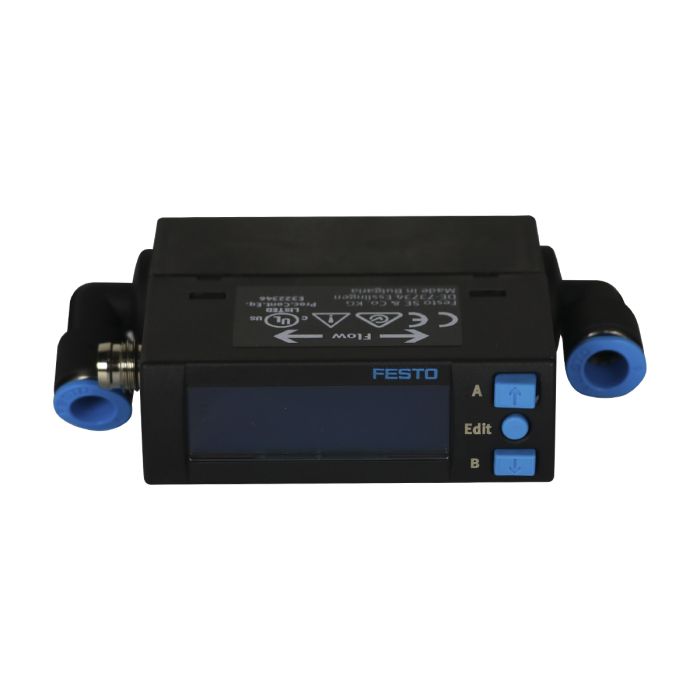

Sensor de Fluxo Festo Bidirecional 0 a 10 Bar IO-Link SFAH

Sensor de Fluxo Festo Bidirecional 0 a 10 Bar IO-Link SFAH



Características Técnicas



SKU: 8035300

Modelo: SFAH-200B-Q6AR-PNLK-PNVBA-M8



Pressão operacional: -0.9 bar ... 10 bar

Saída de comutação: 2 x PNP ou 2 x NPN comutável

Função do elemento de conexão: Contato NA/NF comutável

Corrente de saída máx.: 100 mA



Variável de medição: Fluxo de massa ; Corrente de volume

Sentido da vazão: bidirecional ; unidirecional

Princípio de medição: térmico

Princípio de medição: Heat Transfer

Faixa de medição de fluxo do valor inicial: 0.002 l/min ... 4 l/min

Faixa de medição de fluxo do valor final: 0.1 l/min ... 200 l/min

Meio de operação: Árgon; Ar comprimido; Nitrogênio



Temperatura do meio: 0 °C ... 50 °C

Temperatura ambiente: 0 °C ... 50 °C

Temperatura nominal: 23 °C



Saída analógica:

0 - 10 V

4 - 20 mA

1 - 5 V



Exatidão do valor de vazão: ± (2% o.m.v. + 1% FS)

Repetibilidade ponto zero em: ± %FS 0.2 %FS

Faixa da repetibilidade em: ± %FS 0.8 %FS

Valor inicial da curva característica de fluxo: -200 l/min

Valor final curva característica de fluxo: 200 l/min

Resistência de carga máx. da saída de corrente: 500 Ohm

Resistência de carga mín. da saída de tensão: 20 kOhm



Proteção contra curto-circuito: sim

Resistência a sobrecarga: Disponível



Protocolo IO Link

 Versão de protocolo: Device V 1.1

 Perfil: Smart Sensor Profile

 Classes de Funções: Dados binários canal (BDC) ; Variável de dados de processo (PDV) ; Identificação ; Diagnóstico ; Canal de aprendizagem

 Communication mode: COM2 (38,4 KBaud)

 Suporte a modo SIO: Sim

 Port Class: A

 Largura de dados de processo IN: 3 Bytes

 Conteúdo dos dados de processos IN: 1 bit BDC (monitoramento de volume) ; 14 bits PDV (valor de medição da vazão) ; 2 bit BDC (monitoramento de fluxo)

 Conteúdo dos dados de serviço IN: Medição da massa/volume de 32 bit

 Tempo mínimo de ciclo: 4 ms

 Memória de dados necessária: <500 bytes



Possibilidades de ajuste: IO Link, Teach-In ou por meio de display e teclas

Amplitude de funcionamento CC: 22V ... 26V

Corrente em Vazio: 25mA

Proteção contra inversão de polaridade: Para todas as conexões elétricas



Conexão elétrica

 Tipo de conexão Conector macho

 Tecnologia de conexão Padrão de conexão L1J ; M8 x1 programado com A

 Número de pinos/fios: 4



Tipo de fixação: Com acessórios

Posição de instalação: Indiferente



Conexão pneumática:

Rosca fêmea G1/8

Rosca fêmea G1/4

Para Ø externo de 4 mm do tubo flexível

Para Ø externo de 6 mm do tubo flexível

Para Ø externo de 8 mm do tubo flexível

Sentido de fluxo de saída: Reto ou angular alinhável



Peso do produto: 60 g ... 90 g

Material corpo: Reforçado com PA

Grau de proteção: IP40
