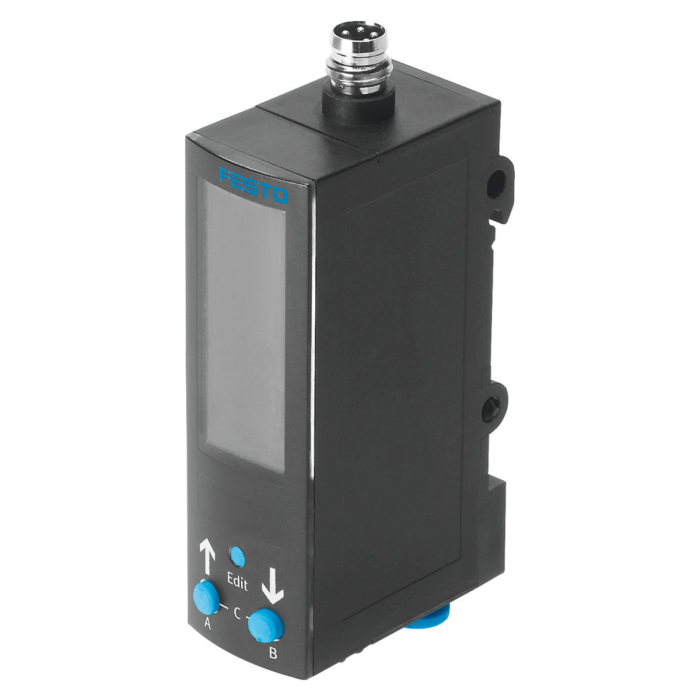

Sensor de pressão Festo SDE3-D10S-B-HQ4-2P-M8

Informações técnicas:

- Símbolo: 00991165

- Variável de medição: Pressão relativa

- Princípio de medição: Sensor de pressão piezorresistivo com display

- Valor inicial da faixa de medição de pressão: 0 MPa, 0 bar, 0 psi

- Valor final da faixa de medição de pressão: 1 MPa, 10 bar, 145 psi

- Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

- Observação sobre o meio de operação/controle: Funcionamento com lubrificação possível

- Temperatura do meio: 0 oC ... 50 oC

- Temperatura ambiente: 0 oC ... 50 oC

- Precisão em ± % FS: 2 %FS

- Saída de comutação: 2xPNP

- Função de comutação: Livremente programável

- Função do elemento de conexão: Comutável

- Reprodutibilidade valor de comutação: 0.3 %

- Corrente de saída máx.: 100 mA

- Proteção contra curto-circuito: Cíclico

- Amplitude de tensão de funcionamento CC: 15 V ... 30 V

- Proteção contra inversão de polaridade: Para todas as conexões elétricas

Certificação:

- Marca RCM

- c UL us - Recognized (OL)

- Marca CE (ver declaração de conformidade)

- Conforme a diretiva EU-EMV

- Em conformidade diretiva UE-RoHS

- Marca UKCA (ver declaração de conformidade)

- Conforme regulamentação do Reino Unido para EMV

-Conforme regulamentação RoHS, do Reino Unido

Indicação sobre os materiais:

-Conformidade RoHS

Conexões elétricas:

-Conexão elétrica 1, tipo de conexão: Conector macho

-Conexão elétrica 1, tecnologia de conexão:M8x1 codificação A, conforme EN 61076-2-104

-Conexão elétrica 1, número de pinos/fios :4

-Conexão elétrica 1, tipo de fixação :Trava de parafuso

-Conexão elétrica 1, diagrama de conexões :00991171

Outras informações:

-Tipo de fixação :Com orifício de passagem e com trilho

-Peso do produto :37 g

-Material corpo :Reforçado com PA e PC

-Tipo de indicação :LCD iluminado

--Indicador do status da comutação :LCD amarelo

-Possibilidades ajuste :Teach-In

-Segurança contra manipulação:Código PIN

-Faixa ajuste valores limites :0 % ...100%

-Faixa ajuste histerese :0 % ...90%

-Grau proteção :IP65

-Categoria sala limpa :Classe 4, conforme ISO14644 -1

-Conformidade LABS :VDMA24364-B1/B2-L

--Classe resistência à corrosão KBK :2 - resistência moderada à corrosão
