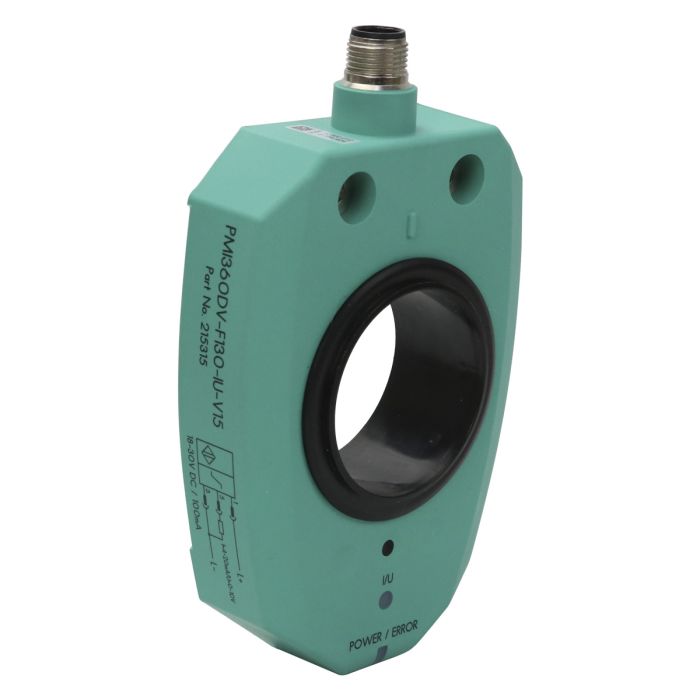

Sistema de Posicionamento Indutivo 360° Pepperl Fuchs PMI360DV-F130-IU-V15

Características Técnicas

Faixa de medição: máx. 360°mín. 45°

Faixa de ajuste: 360°

Velocidade de rotação: máx. 100 min-1

Classificações nominais

Tensão de operação: UB 18 ... 30 V DC

Proteção contra polaridade reversa: proteção contra polaridade reversa

Precisão de repetição: ± 0,25 °

Resolução: 0,2°

Desvio de temperatura: 0,02°C (-25°C ... 70°C)

Corrente de alimentação sem carga: I0 ≤ 45 mA

Parâmetros relacionados à segurança funcional

Tempo da Missão (TM): 20 a

Cobertura de diagnóstico (DC): 0%

Indicadores/meios operacionais

LED PWR/ERR: LED verde/vermelho

LED U/I: Acionador dentro da faixa de medição

Saída analógica

Tipo de saída:

Saída de corrente ou saída de tensão (dependendo da carga)

4 ... 20 mA (RL < 400 Ω)

0 ... 10 V (RL > 3,3 kΩ)

Erro de linearidade: ± 0,6 ° , (com atuador original)

Conformidade com as normas e diretivas

Conformidade padrão:

Normas EN 60947-5-2:2007

Normas IEC 60947-5-2:2007

Condições ambientais

Temperatura ambiente: -25 ... 70 °C

Especificações mecânicas

Tipo de conexão: 5 pinos, conector M12 x 1

Grau de proteção: IP67

Material

Habitação: PBT

Alvo: aço macio, e. g. 1.0037, SR235JR (anteriormente St37-2)

Massa: 180g
