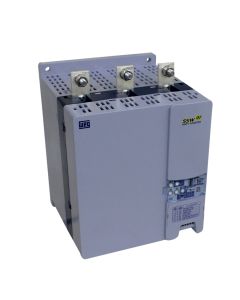

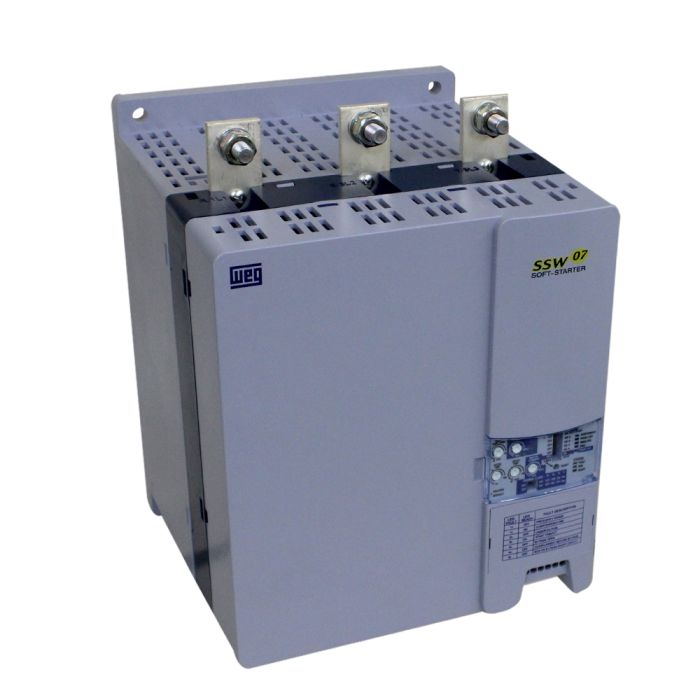

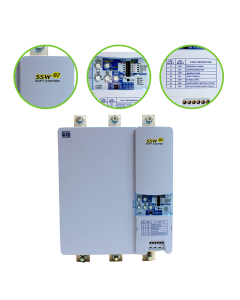

Soft Starter Weg SSW07 412A 150CV 220V / 300CV 380V

Soft Starter Weg SSW07 412A 150CV 220V / 300CV 380V / 350CV 440V / 450CV 575V



Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. Possuem elevado rendimento, facilidade de operação, ajuste de manutenção elétrica e instalação elétrica simples. Aumentando a vida útil do motor e equipamentos mecânicos da máquina acionada eliminando choques mecânicos e acentuamentos nos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida.



Aplicação: Motores trifásicos, Bombas Centrifugas, Ventiladores, Exaustores, Sopradores, Britadores, Moedores, Compressores de ar e Refrigeração.



Características Técnicas

SKU: 11043371

Modelo: SSW070412T5SH2Z

Tensão Alimentação – Controle / Ventilador: 208-240V

Tensão Alimentação: 220-575V

Frequência: 50/60Hz

Corrente Nominal: 412 A

Número de Fases de Entrada: 3 fases

Número de Fases Controladas: 3 fases



Potência motor - conexão padrão (cv/kW)

220/230V: 150 / 110

380/400V: 300 / 225

440/460V: 350 / 260

575V: 450 / 330

690V: Não



Grau de Proteção: IP00

Regime de partida: AC-53b 3-30:330

Regime de partida (com kit de ventilação): Não

Padrão (3 cabos): Sim

Dentro do delta (6 cabos): Não

SoftPLC (programação em ladder): Não



Rampa de tensão e limite de corrente: Não

Limite de corrente: Sim

Rampa de limitação de corrente: Programável via opcional

Controle de Bombas: Programável via opcional

Controle de Torque: Não

Partida direta (D.O.L): Programável via opcional

Certificações do produto: UL, CE, CS, IRAM e C-TICK

Parametrização via trimpots e dip switches: Sim

Parametrização via HMI: Disponível com opcional



Entradas digitais

Quantidade (padrão) : 3

Tipo : CA

Tensão : 110 a 240 Vca

Nível alto mínimo : 93 Vca

Nível baixo máximo : 10 Vca

Tensão máxima : 264 Vca

Corrente de entrada : 1,1 mA @ 220 Vca

Função : Programável via opcional

Leitura via comunicação : Não



Entrada para termistor do motor

Quantidade (padrão) : Disponível com opcional

Atuação : Disponível com opcional

Desatuação : Disponível com opcional

Resistência mínima : Disponível com opcional



Saídas analógicas

Quantidade (padrão) : Não

Níveis : Não

Resolução : Não

Função : Não

Escrita via comunicação : Não



Saídas digitais

Quantidade : 2

Tipo : Relé NA

Tensão máxima : 250 Vca

Corrente máxima : 1 A

Função : Programável via opcional

Escrita via comunicação : Não



Dimensões:

Tamanho: 4

Altura: 331mm

Largura: 227mm

Profundidade: 242mm

Peso: 11,5kg
