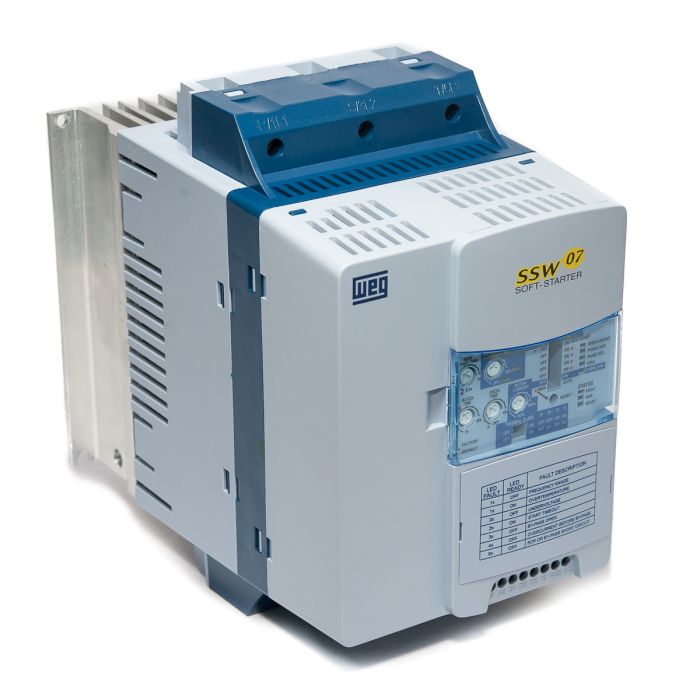

Soft Starter Weg SSW07 45A 15CV 220V / 30CV 380V / 30CV 440V

Soft Starter Weg SSW07 45A 15CV 220V / 30CV 380V / 30CV 440V / 40CV 575V

Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. Possuem elevado rendimento, facilidade de operação, ajuste de manutenção elétrica e instalação elétrica simples. Aumentando a vida útil do motor e equipamentos mecânicos da máquina acionada eliminando choques mecânicos e acentuamentos nos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida.

INFORMAÇÕES TÉCNICAS

SKU: 10194173

Modelo: SSW070045T5SZ

Tensão Alimentação – Controle / Ventilador: 94-264V

Tensão Alimentação: 220-575V

Frequência: 50/60Hz

Corrente Nominal: 45A

Número de Fases de Entrada: 3 fases

Número de Fases Controladas: 3 fases



Potência motor - conexão padrão (cv/kW)

220/230V: 15 / 11

380/400V: 30 / 22

440/460V: 30 / 22

575V: 40 / 30

690V: Não



Grau de Proteção: IP20

Regime de partida: AC-53b 3-30:1170

Regime de partida (com kit de ventilação): AC-53b 3-30:1170

Padrão (3 cabos): Sim

Dentro do delta (6 cabos): Não

SoftPLC (programação em ladder): Não



Rampa de tensão e limite de corrente: Não

Limite de corrente: Sim

Rampa de limitação de corrente: Programável via opcional

Controle de Bombas: Programável via opcional

Controle de Torque: Não

Partida direta (D.O.L): Programável via opcional

Certificações do produto: UL, CE, CS, IRAM e C-TICK

Parametrização via trimpots e dip switches: Sim

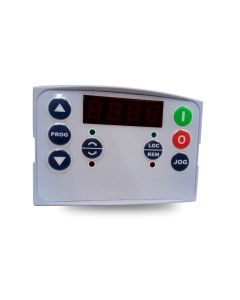

Parametrização via HMI: Disponível com opcional



Entradas digitais

Quantidade (padrão): 3

Tipo: CA

Tensão: 110 a 240 Vca

Nível alto mínimo: 93 Vca

Nível baixo máximo: 10 Vca

Tensão máxima: 264 Vca

Corrente de entrada: 1,1 mA / 220 Vca

Função: Programável via opcional

Leitura via comunicação: Não



Entrada para termistor do motor

Quantidade (padrão): Disponível com opcional

Atuação: Disponível com opcional

Desatuação: Disponível com opcional

Resistência mínima: Disponível com opcional



Saídas analógicas

Quantidade (padrão): Não

Níveis: Não

Resolução: Não

Função: Não

Escrita via comunicação: Não



Saídas digitais

Quantidade: 2

Tipo: Relé NA

Tensão máxima: 250 Vca

Corrente máxima: 1 A

Função: Programável via opcional

Escrita via comunicação: Não



Dimensões:

Tamanho: 2

Altura: 208mm

Largura: 144mm

Profundidade: 203mm

Peso: 3,3kg



APLICAÇÃO: Motores trifásicos, Bombas Centrifugas, Ventiladores, Exaustores, Sopradores, Britadores, Moedores, Compressores de ar e Refrigeração.
