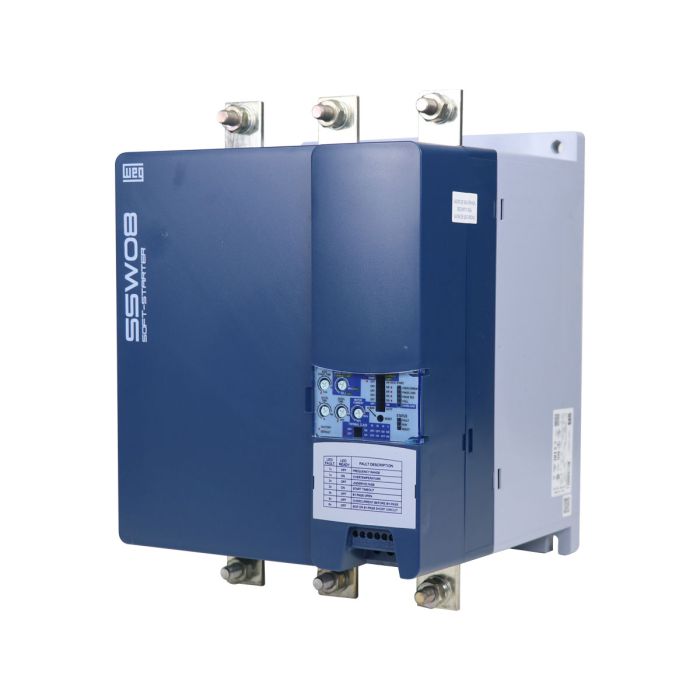

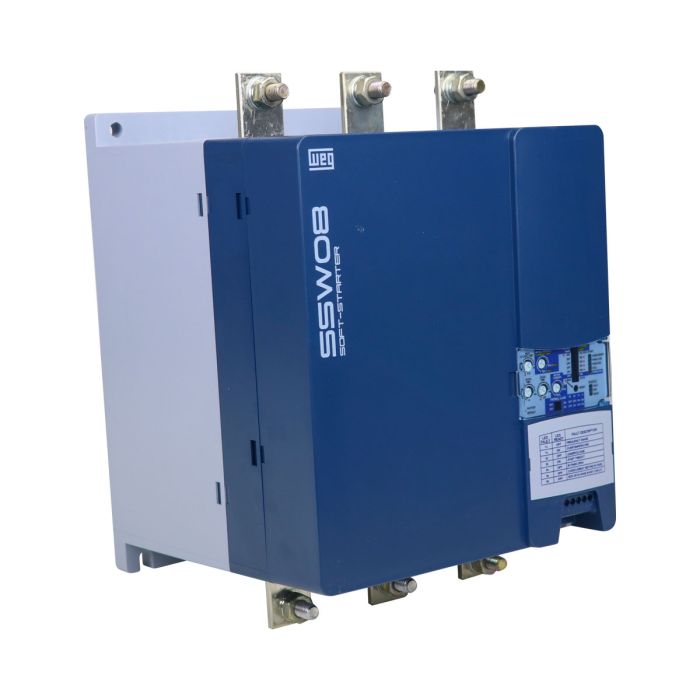

Soft Starter Weg SSW08 312A 125CV / 220V 200CV / 380V

Soft Starter Weg SSW08 312A 125CV / 220V 200CV / 380V 250CV / 440V 300CV / 525V 300CV / 575V

Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. Possuem elevado rendimento, facilidade de operação, ajuste de manutenção elétrica e instalação elétrica simples. Aumentando a vida útil do motor e equipamentos mecânicos da máquina acionada eliminando choques mecânicos e acentuamentos nos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida.

Aplicação: Motores trifásicos, Bombas Centrifugas, Ventiladores, Exaustores, Sopradores, Britadores, Moedores, Compressores de ar e Refrigeração.

Características Técnicas

SKU: 11296764
Modelo: SSW080312T5SH2Z

Tensão Alimentação – Controle / Ventilador: 208-240V
Tensão Alimentação: 220-575V
Frequência: 50/60Hz
Corrente Nominal: 312 A
Número de Fases de Entrada: 3 fases
Número de Fases Controladas: 3 fases

Potência motor - conexão padrão (cv/kW)
220/230V: 125 / 90
380/400V: 200 / 150
440/460V: 250 / 185
575V: 300 / 220
690V: Não

Grau de Proteção: IP00
Regime de partida: AC-53b 3-20:340
Regime de partida (com kit de ventilação): Não
Padrão (3 cabos): Sim
Dentro do delta (6 cabos): Não
SoftPLC (programação em ladder): Não

Rampa de tensão: Sim
Rampa de tensão e limite de corrente: Não
Limite de corrente: Sim
Rampa de limitação de corrente: Programável via opcional
Controle de Bombas: Programável via opcional
Controle de Torque: Não
Partida direta (D.O.L): Programável via opcional
Certificações do produto: UL, CE, CS, IRAM e C-TICK
Parametrização via trimpots e dip switches: Sim
Parametrização via HMI: Disponível com opcional

Entradas digitais
Quantidade (padrão) : 3
Tipo : CA
Tensão: 110 a 240 Vca
Nível alto mínimo : 93 Vca
Nível baixo máximo : 10 Vca
Tensão máxima : 264 Vca
Corrente de entrada : 1,47 mA @ 220 Vca
Função : Programável via opcional

Saídas analógicas
Quantidade (padrão) : Não
Níveis : Não
Resolução : Não
Função : Não
Escrita via comunicação : Não

Saídas digitais
Quantidade : 2
Tipo : Relé NA
Tensão máxima : 240 Vca
Corrente máxima : 1 A
Função : Programável via opcional
Escrita via comunicação : Não

Dimensões:
Tamanho: 4
Altura: 331mm
Largura: 227mm
Profundidade: 242mm
Peso: 11,5kg
