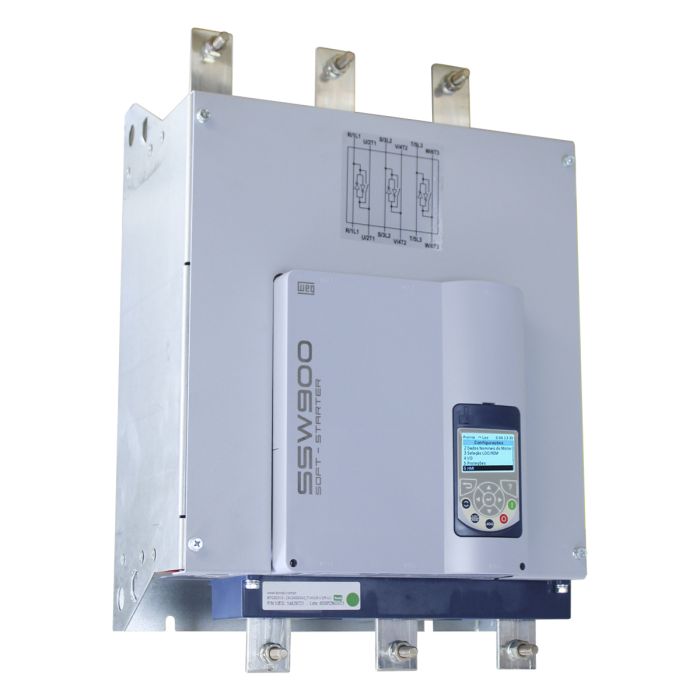

Soft Starter Weg SSW900 480A 200CV 220V / 350CV 380V

Soft Starter Weg SSW900 480A 200CV 220V / 350CV 380V / 400CV 440V / 500CV 575V

Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. Possuem elevado rendimento, facilidade de operação, ajuste de manutenção elétrica e instalação elétrica simples. Aumentando a vida útil do motor e equipamentos mecânicos da máquina acionada eliminando choques mecânicos e acentuamentos nos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida.

INFORMAÇÕES TÉCNICAS

SKU: 14418579

Modelo: SSW900E0480T5E4

Tensão Alimentação – Controle / Ventilador:

Tensão Alimentação: 220-575 V

Frequência: 50/60 Hz

Corrente Nominal: 480A

Número de Fases de Entrada: 3 Fases

Número de Fases Controladas: 3 Fases

Potência motor - conexão padrão (cv/kW)

220/230V: 200CV

380/400V: 350CV

440/460V: 400CV

575V: 500CV

690V: Não

Grau de Proteção: IP00

Regime de partida: AC-53b 3-30:690

Regime de partida (com kit de ventilação): Não

Padrão (3 cabos): Sim

Dentro do delta (6 cabos): Sim

SoftPLC (programação em ladder): Sim

Rampa de tensão e limite de corrente: Sim

Limite de corrente: Sim

Rampa de limitação de corrente: Sim

Controle de Bombas: Sim

Controle de Torque: Sim

Partida direta (D.O.L): Sim

Certificações do produto: UL, CE e EAC

Parametrização via trimpots e dip switches: Não

Parametrização via HMI: Sim

Entradas digitais

Quantidade (padrão):  6

Tipo: CC NPN / PNP

Tensão: 24 Vcc

Nível alto mínimo: 18 Vcc

Nível baixo máximo: 3 Vcc

Tensão máxima: 30Vcc

Corrente de entrada: 11mA / 24Vcc

Função: Programável

Leitura via comunicação: Sim

Entrada para termistor do motor

Quantidade (padrão): 1

Atuação: 3K9 Ohms

Desatuação: 1K6Ohms

Resistência mínima: 100 Ohms

Saídas analógicas

Quantidade (padrão): 1

Níveis: 0 a 10 Vcc e 0 a 20 mA

Resolução: 10 Bits

Função: Programável

Escrita via comunicação: Sim

Saídas digitais

Quantidade: 3

Tipo: 2 Rele NA, 1 Rele NA/NF

Tensão máxima: 250VCA

Corrente máxima: 1A

Função: Programável

Escrita via comunicação: Sim

Dimensões:

Tamanho:  E

Altura: 575mm

Largura: 390mm

Profundidade: 260mm

Peso: 38kg

APLICAÇÃO: Motores trifásicos, Bombas Centrifugas, Ventiladores, Exaustores, Sopradores, Britadores, Moedores, Compressores de ar e Refrigeração.
