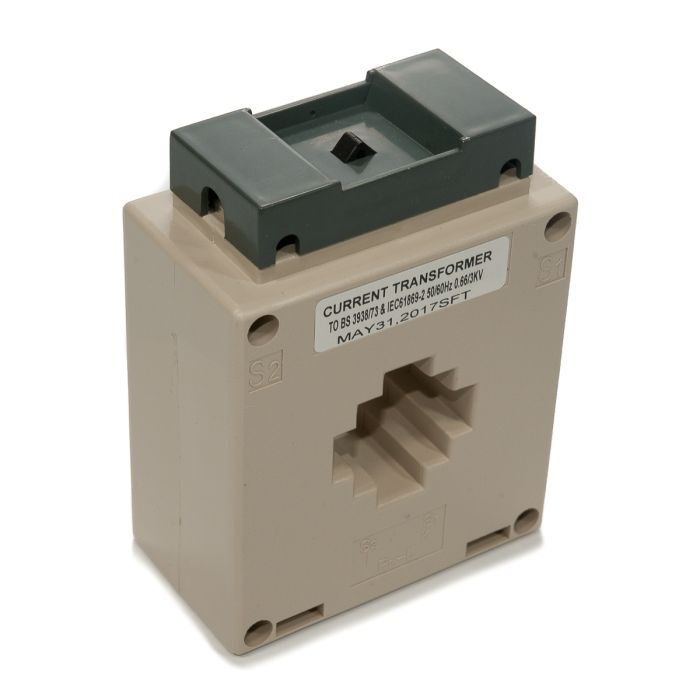

Transformador de Corrente TC Tipo Janela 100/5A

Transformador de Corrente TC Tipo Janela 100/5A

Um transformador de corrente ou simplesmente TC é um dispositivo que reproduz no seu circuito secundário, uma amostra da corrente que circula no enrolamento primário. Esta corrente tem proporções definidas e conhecidas, sem alterar sua posição vetorial. As relações mais utilizadas no mercado são de XXX/5A e XXX/1A, ou seja, a corrente do primário é amostrada (identificada pelas letras XXX) e tem como saída no secundário 5A ou 1A. Por exemplo: 1000/5A – Uma corrente no primário de 0 a 1000A é amostrada e no secundário teremos 0 a 5A. Esta aplicação é largamente utilizada em circuitos de medição, onde seria economicamente inviável medir utilizando equipamentos para altas correntes.

Aplicação: Utilizados em procedimentos de testes, controle, visualização da corrente consumida por dispositivos elétricos, proteção contra sobrecorrentes e demais aplicações onde é necessária amostra da corrente.

Características Técnicas:

SKU: VTM3116

Relação de transformação: 100/5A

Tensão Máxima de Serviço: 660 Vca

Frequência de Operação: 50/60 Hz

Classe de Precisão: 1%

Furo para Cabo: 31 mm

Consumo: 5 VA

Fator Térmico Nominal: 1,2 x In

Corrente Térmica (Ith): 60 x In (1s)

Corrente Dinâmica (Id): 150 x In (0,5s)

Tensão Máx. de Isolação: 3 kV

Material do Invólucro: Termoplástico

Classe de Temperatura: B (130º)

Peso Aproximado: 350 g

Dimensões Aproximadas (mm):

Largura: 75

Altura: 97

Profundidade: 42,5

OBS: A Marca e a cor do produto pode variar conforme estoque.
