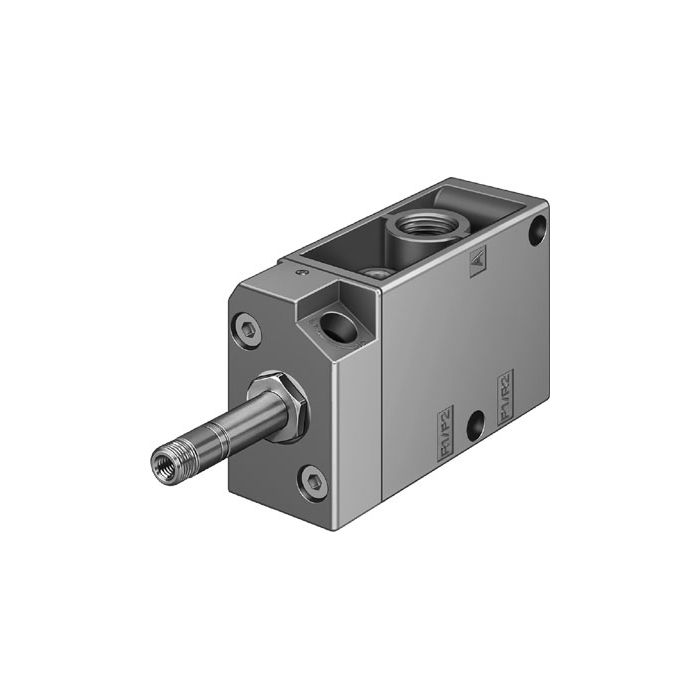

Válvula solenoide Festo MFH-3-1/4

Característica Técnicas

Função de válvula: 3/2 vias, fechada, monoestável

Tipo de acionamento: elétrico

Largura: 30,5 mm

Vazão nominal padrão: 800 l/min

Pressão de trabalho: 1,5 ... 8 bar

Princípio construtivo: Assento de válvula

Tipo de retorno: mola mecânica

Classe de proteção: IP65

Autorização: c UL us - Recognized (OL)

Diâmetro nominal: 7 mm

Dimensão da grade: 32 mm

Função de ar de escape: regulável

Princípio de vedação: não temperado

Posição de instalação: Nos dois lados

Acionamento auxiliar manual: Com trava

Tipo de pilotagem: servopilotado

Sentido do fluxo: não reversível

Overlap: Underlap

Tempo de comutação, desligado: 29 ms

Tempo de comutação, ligado: 10 ms

Máx. pulso de teste positivo com sinal 0: 2.200 µs

Máx. pulso de teste negativo com sinal 1:          3.700 µs

Dados característicos da bobina : Veja bobina solenoide, deve ser pedida separadamente

Meio operacional: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre meio operacional e do piloto: Permite operação com lubrificação (necessária para operações subsequentes)

Classe de resistência à corrosão KBK : 1 – Resistência à corrosão baixa

Temperatura de armazenamento: -20 ... 60 °C

Temperatura do meio: -10 ... 60 °C

Temperatura ambiente: -5 ... 40 °C

Peso do produto: 320 g

Conexão elétrica : através de bobina F, pedir separadamente

Tipo de fixação Opcional:  na base manifold com furo passante

Conexão de escape de servopilotagem 82: M5

Conexão pneumática 1 : G1/4

Conexão pneumática 2 : G1/4

Conexão pneumática 3: G1/4

Observações sobre material: Conforme RoHS

Material das vedações : NBR

Material do corpo: Injetados de alumínio
