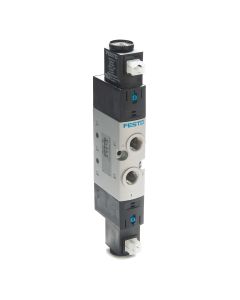

Válvula Solenoide Festo VSNC VSNC-FC-M52-MD-G14-U1-F8-3WB2

Válvula Solenoide Festo VSNC VSNC-FC-M52-MD-G14-U1-F8-3WB2



Característica Técnica

Pressão operacional: 1,5 bar ... 10 bar

Estrutura: Bobina do pistão ; Assento axial

Função do escape: com controle de vazão

Tipo de vedação: mole

Posição de instalação: Indiferente

Norma correspondente: VDI/VDE 3845 (NAMUR)

Grau de proteção: IP65 ; IP66 ; IP67



Tipo de comando: Servopilotado

Alimentação de ar piloto: interno

Sentido da vazão: Não reversível

Vazão nominal padrão, retorno de ar de exaustão 4->3: 110 l/min

Tempo de comutação desligado: 6 ms ... 120 ms

Tempo de acionamento ligado: 4 ms ... 35 ms

Tempo de comutação em: 2 ms ... 55 ms

Tempo de ativação: 100%



Flutuações de tensão permitidas: +/- 10 %

Meio de operação: Ar comprimido conforme

Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Classe de resistência à corrosão KBK: 2 - resistência moderada à corrosão

Temperatura do meio: -20 °C ... 60 °C

Temperatura ambiente: -20 °C ... 60 °C

Peso do produto: 335 g ... 685 g



Tipo de fixação:

- Com orifício de passagem

- Conexão do orifício de escape

- Não retido



Tipo de fixação: com orifício de passagem

Conexão do orifício de escape: Não retido



Conexão pneumática 1

G1/4

1/4 NPT

QS-6

QS-8

QS-10

QS-1/4

QS-5/16

QS-3/8



Conexão pneumática 2: Padrão de conexão de acordo com NAMUR

Conexão pneumática 3

G1/4

1/4 NPT

QS-6

QS-8

QS-10

QS-1/4

QS-5/16

QS-3/8



Conexão pneumática 4: Padrão de conexão NAMUR

Conexão pneumática 5

G1/4

1/4 NPT

QS-6

QS-8

QS-10

QS-5/16

QS-1/4

QS-3/8



Indicação sobre os materiais: Conformidade RoHS

Material vedações: NBR

Material corpo: Liga de alumínio

Material dos parafusos: aço inoxidável de alta liga
