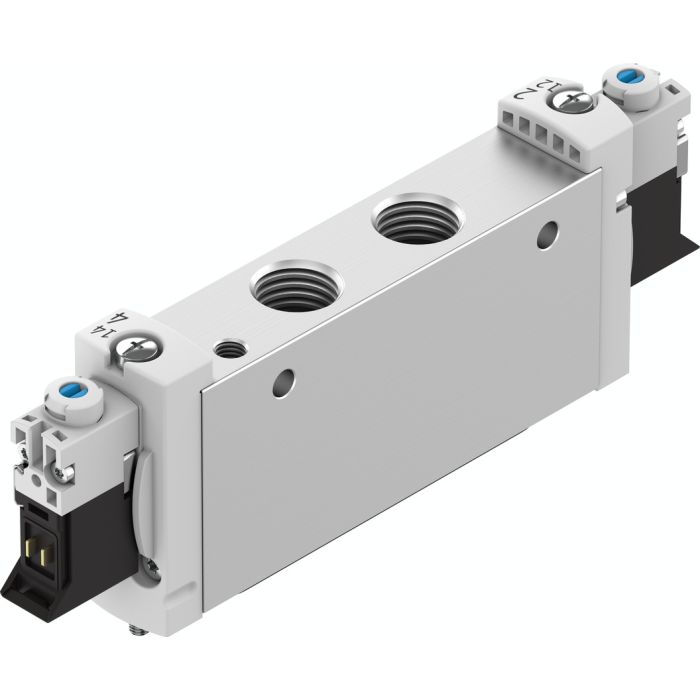

Válvula Solenoide Festo VUVG-L18-T32C-AT-G14-1P3
Válvula solenoide VUVG-L18-T32C-AT-G14-1P3
Informações técnicas:
VUVG-L18-T32C-AT-G14-1P3
- Função de válvula: 2x3/2 fechada monoestável
- Tipo de acionamento: elétrico
- Tamanho da válvula: 18 mm
- Vazão nominal padrão (normalizada de acordo com a norma DIN 1343): 880 l/min
- Conexão de trabalho pneumática: G1/4
- Tensão de alimentação: 24 V CC
- Pressão operacional: 0.15 MPa ... 0.8 MPa / 1.5 bar ... 8 bar
- Estrutura: Válvula de comporta de êmbolo
- Tipo de retorno: mola pneumática
- Certificação: Marca RCM, c UL us - Recognized (OL)
- Grau de proteção: IP40, IP65 com conector fêmea
- Diâmetro nominal: 5.7 mm
- Função do escape: com controle de vazão
- Tipo de vedação: mole
- Posição de instalação: Indiferente
- Acionamento manual auxiliar:
- Com trava
- Sem trava coberto
- Tipo de comando: Servopilotado
- Alimentação de ar piloto interno
-Símbolo :00992904
-Cobertura :cobertura positiva
Valores característicos da bobina eletromagnética:
24 V CC: 1,0 W
24 V CC: fase de corrente baixa de 0,3 W, fase de corrente alta de 1,0 W
Flutuações de tensão permitidas:
+/- 10 %
Meio de operação:
Ar comprimido conforme ISO 8573-1:2010 [7:4:4]
Observação sobre o meio de operação/controle:
Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
Resistência à vibração:
Teste de transporte com grau de severidade 2, segundo FN942017-4 e EN 60068-2-6
Limitação de temperatura ambiente e do fluido:
- Temperatura ambiente:-5 oC ... 60 oC.
- Temperatura do meio:-5 oC ... 60 oC.
Sem redução de corrente de retenção.
Resistência a choques:
Teste de choque com grau de severidade 2 segundo FN942017-5 e EN60068 -2 -27.
Classe de resistência à corrosão KBK:
2 - resistência moderada à corrosão.
Conformidade LABS:
VDMA24364-B1/B2-L.
Peso do produto:
164 g.
Conexões pneumáticas:
1. G1/4.
2. G1/4.
3. G1/4.
4. G1/4.
5. G1/4.
Indicação sobre os materiais:
Conformidade RoHS.
Material vedações HNBR NBR.
Material corpo Liga alumínio.
Conexão elétrica por meio da placa conexão elétrica.
Tipo fixação alternativo em régua conexão com orifício passagem.
