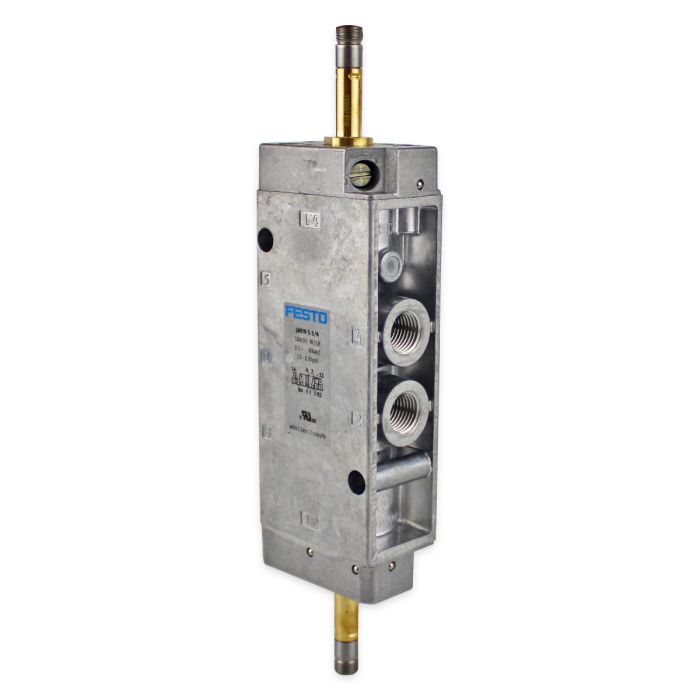

Válvula Solenoide Pneumática 5/2 Vias Festo JMFH-5-1/4

Válvula Solenoide Pneumática 5/2 Vias Festo JMFH-5-1/4

As válvulas solenoides tem como principal objetivo abrir e fechar ou direcionar um fluxo de ar comprimido por meio de um impulso elétrico que aciona o contato de sua bobina. As Válvulas Tiger Classic da Festo são robustas, confiáveis e possuem princípio com tubo guia da armadura.

Aplicação: Industrias em geral.

Características Técnicas:

SKU: 10410
Modelo: JMFH-5-1/4
Função de válvula: 5/2 vias biestável
Tipo de acionamento: Elétrico
Largura: 30.5mm
Vazão nominal padrão: 1100 l/min
Conexão de trabalho pneumática: G1/4

Tensão de alimentação: Via Bobina solenoide, Deve ser adquirida separadamente

Pressão operacional: 0 MPa... 0.8 Mpa
Pressão operacional: 0 bar ... 8 bar

Estrutura: Assento axial

Tipo de retorno: Mola mecânica

Certificação: c UL us - Recognized (OL)

Grau de proteção: IP65

Diâmetro nominal: 7 mm

Largura do módulo: 32 mm

Função do escape: Com controle de vazão

Tipo de vedação: Mole

Posição de instalação: Indiferente

Acionamento manual auxiliar: Com trava

Tipo de comando: Servopilotado

Sentido da vazão: Não reversível

Frequência máx. de comutação: 25 Hz

Tempo de comutação em: 11 ms

Meio de operação: Ar comprimido

Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Temperatura de armazenamento: -20 °C ... 60 °C

Temperatura do meio: -10 °C ... 60 °C

Temperatura ambiente: -5 °C ... 40 °C

Peso do produto: 344 g

Conexão elétrica: por bobina F, pedida separadamente

Conexão do escape de piloto 84: M5

Conexão do ar de comando 14: M5

Conexão pneumática 1: G1/4
Conexão pneumática 2: G1/4
Conexão pneumática 3: G1/4
Conexão pneumática 4: G1/4
Conexão pneumática 5: G1/4

Indicação sobre os materiais: Conformidade RoHS

Material vedações: NBR / TPE-U(PU)

Material corpo: Alumínio em fundição injetada.
