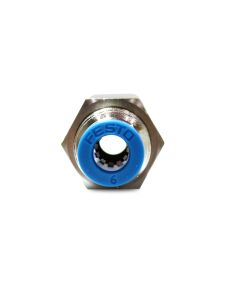

Conexão Pneumática Festo União Rápida Tipo L M7 x 6mm

Conexão Pneumática Festo União Rápida Tipo L M7 x 6mm

Conexões compostas por engate rápido e rosca são amplamente utilizadas em sistemas pneumáticos, em que é necessário conectar ou desconectar rapidamente e de forma segura mangueiras de outros componentes pneumáticos a que estão fixados, como por exemplo válvulas solenoides.
O formato em L é mais uma opção que aumenta as possibilidades de aplicação em locais que exigem uma melhor disposição do componente.

Aplicação: Sistemas industriais pneumáticos, máquinas pneumáticas, automação industrial, indústria alimentícia, indústria farmacêutica.

Características Técnicas:

SKU: 186353
Referência Festo: QSML-M7-6
Diâmetro Nominal: 2,4mm
Conexão Pneumática 1: Rosca macho M7
Conexão Pneumática 2: Para tubos com diâmetro externo de 6mm
Princípio construtivo: Princípio Push-Pull
Posição de Instalação: Indiferente
Cor do Anel de Soltura: Azul

Faixa Completa de Temperatura da Pressão Operacional: -0,95 a 6 bar
Pressão de Trabalho Dependente da Temperatura: -0,95 a 14 bar
Temperatura Ambiente: -10 a +80°C
Tipo de Vedação do Espigão Aparafusado: Anel vedante

Meio de Operação: Ar comprimido de acordo com ISO 8573-1:2010
Observação sobre o Meio de Operação/Controle: Funcionamento com lubrificação possível
Classe de Resistência à Corrosão KBK: 1 - baixa resistência à corrosão

Torque de Aperto Nominal: 3,35 Nm
Tolerância a Torque de Aperto Nominal: ± 20%

Material Corpo: Polímero PBT
Material do Anel de Desengate: Polímero POM
Material de Vedação do Tubo Flexível: Borracha NBR
Material da Braçadeira: Aço inoxidável de alta liga

Dimensões  (mm):
Largura – 10,5
Altura – 22,1
Profundidade – 24,9

Peso: 6,2g
