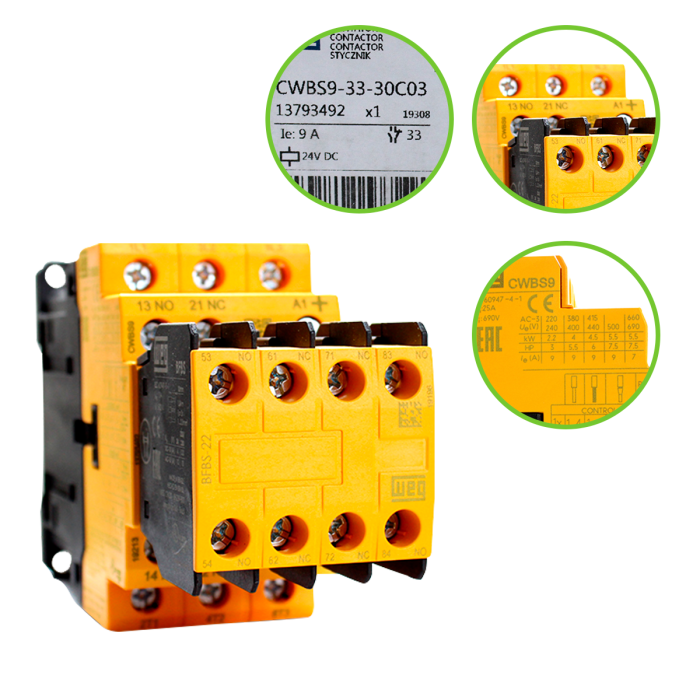

Contator de Segurança Weg 24Vcc 9A Tripolar 3NA 3NF CWBS

Contator de Segurança Weg CWBS 24VCC 9A 3NA 0NF CWBS9 33

Os Contatores, em geral, são dispositivos eletromecânicos que fazem o controle on/off de cargas elétricas a partir de um circuito de comando. Sendo assim, além de ser produzida com alto nível de tecnologia em seu desempenho, a linha de Contatores Weg para aplicações de segurança CWBS, é equipada com contatos mecanicamente conectados, contatos espelho, capa de proteção contra acionamento manual, características que proporcionam a adequada operação dos circuitos de segurança de máquinas e equipamentos que necessitam operar em conformidade com normas internacionais de segurança, incluindo a norma brasileira para segurança de máquinas (NR12).

INFORMAÇÕES TÉCNICAS

Código: 13793492

Modelo: CWBS9-33-30C03

Tensão da BOBINA: 24VCC (Tensão em Corrente Continua)

Estimativa Vida Mecânica BOBINA: 10.000000 Manobras

Tensão Máxima de Operação dos CONTATOS PRINCIPAIS: 690V

Correntes de Emprego nos CONTATOS PRINCIPAIS:

220V - 9A

380V - 9A

440V - 9A

500V - 9A

690V - 7A

Categoria de Utilização (Recomendável):

AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Número de Contatos Principais: 3

Números de Contatos Auxiliares:

3NA – 3 contatos normalmente abertos

0NF – 0 contato normalmente fechados

Contatos Mecanicamente Conectados: Combinação de contatos auxiliares normalmente abertos (NA) e contatos auxiliares normalmente fechados (NF) projetada de modo que não possam estar simultaneamente na posição fechada ou aberta

Contatos Espelhos: Aplicável aos contatos auxiliares mecanicamente conectados aos contatos principais. Quando a bobina do contator estiver energizada, os contatos principais estarão fechados e ao mesmo tempo os contatos auxiliares (NF) estarão abertos

Grau de proteção:

Terminais Principais - IP10

Contato Auxiliares - IP20

Fixação: Trilho DIN 35mm ou Parafusos

Dimensões(mm):

Largura - 45

Altura - 78,4

Profundidade - 98,3

APLICAÇÕES:

Recomendável para o acionamento, em conformidade com as prescrições da NR12, de motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
