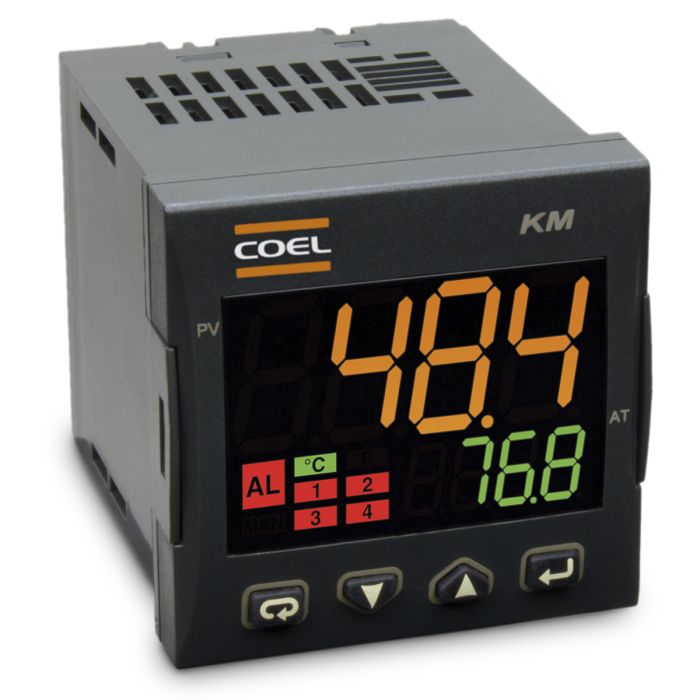

Controlador de Temperatura Digital Coel 24Vca/Vcc KM3P

Controlador de Temperatura Digital Coel 24Vca/Vcc KM3P

O controlador de processo da família Kube, ideal para controlar e monitorar os mais diversificados processos, conta com até 4 rampas e 4 patamares de controle. Possui temporizador independente com 5 modos diferentes de operação com entrada universal (TC, mV, V, mA, Pt100-Pt1000/PTC-NTC) e até 4 saídas de controle para relés, tensão (VCC) para comandar SSR (relés de estado sólido) até 1 saída analógica de 4 a 20 mA e controle de drivers de servomotores. Possibilita programar 2 eventos para cada segmento (rampa/patamar), modo de inicialização, modo de encerramento de programa e tecla multifunção.

Aplicações: Autoclaves, Corte, Embaladoras, Esterilização, Estufas, Fornos, Fundição, Laboratórios, Máquinas de Calçados, Prensas, Prensa Térmica, Secadores, Seladoras, Solda, Sopradoras, Tratamento Termico, entre outros.

Características Técnicas

SKU: KM3PLCRRRDSEP
Modelo:  KM3P

Alimentação: 24Vca/Vcc
Consumo máximo: 5 VA máx
Tensão de isolação: 2300 Vrms
Tempo de atualização do display: 500 ms
Tempo de amostragem: 130 ms
Precisão total: ± 0,5% FE ± 1 dígito a 25°C (temperatura ambiente)

Entrada Analógica: J, K, R, S, T, PT100, PT1000 (2 fios), mV, mA, V
Sensores Compatíveis:
Termopar Tipo J (Range/Alcance: - 50 a 1000°C)
Termopar Tipo K (Range/Alcance: - 50 a 1370°C)
Termopar Tipo S (Range/Alcance: - 50 a 1760°C)
Termopar Tipo R (Range/Alcance: - 50 a 1760°C)
Termopar Tipo T (Range/Alcance: - 70 a 400°C)
PT100 (Range/Alcance: - 200 a 850°C)
PT1000 (Range/Alcance: - 200 a 850°C)

Saída 1: Relé SPST 4A (carga resistiva)
Saída 2: Relé SPST 4A (carga resistiva)
Saída 3: Relé SPST 4A (carga resistiva)
Saída 4: Relé SPST 4A (carga resistiva)

Comunicação Serial: RS485 MODBUS + TTL MODBUS
Tipo de Conector: Extraível

Grau de proteção: IP 65
Instalação: Montagem em porta de painel
Bloco de terminais: 16 terminais com parafusos rosca M3, para cabos de 0,25 a 2,5 mm2 (22 AWG a 14 AWG).
Abertura do painel: 45 (+0,6 mm) x 45 (+0,6 mm)

Peso: 180 g
Dimensões:
Altura: 48 mm
Comprimento: 48 mm
Profundidade: 75,5 mm

Compatibilidade eletromagnética e requisito de segurança: Diretiva EMC 2004/108/CE (EN 61326-1), diretiva BT2006/95/CE (EN 61010-1);
Categoria de instalação: II
Desvio de temperatura: Incluído na precisão total;

Temperatura de funcionamento: 0...+50°C;
Temperatura de armazenamento: -30...+70°C
Umidade: 20...85% não condensado.

Nota: Este instrumento foi projetado para uma instalação permanente, para uso em ambiente coberto e para montagem em quadro elétrico que proteja a parte traseira do mesmo, incluindo o bloco de terminais e as conexões elétricas.
