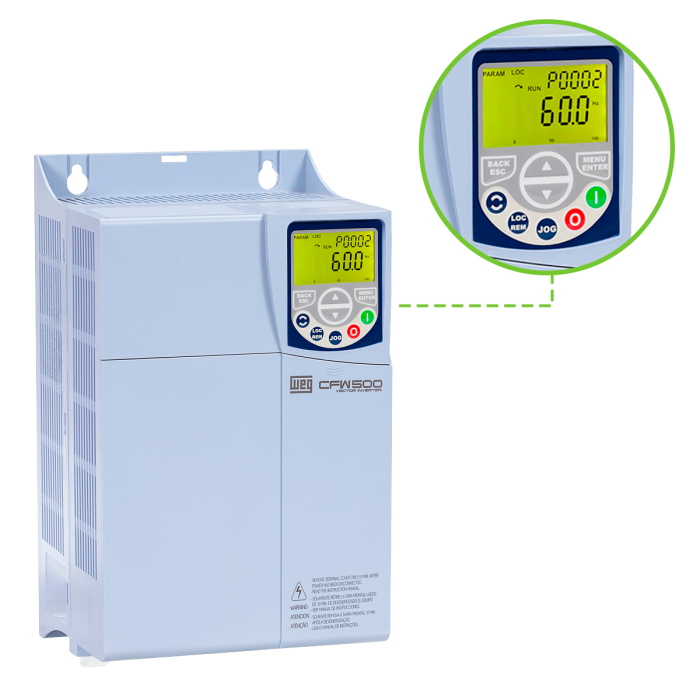

Inversor de Frequência Weg CFW501 Trifásico 15CV 380V 24A (HVAC-R)

sku
13244840
Comparar produtos
R$ 8.586,85
até 6x de R$ 1.431,14 sem juros
ou R$ 8.157,51
à vista no pix

CFW501D24P0T4DB20C3

Encontramos outros produtos que você pode gostar
  1. Inversor de Frequência Weg CFW501 Trifásico 3CV 380V 6,1A
    Inversor de Frequência Weg CFW501 Trifásico 3CV 380V 6,1A
    R$ 4.601,12
    até 6x de R$ 766,85 sem juros
    ou R$ 4.371,06
    à vista no pix
  2. Inversor de Frequência Weg CFW500 Trifásico 15CV 380V 24A
    Inversor de Frequência Weg CFW500 Trifásico 15CV 380V 24A
    R$ 8.334,50
    até 6x de R$ 1.389,08 sem juros
    ou R$ 7.917,78
    à vista no pix
  3. 24 horas
    Inversor de Frequência Weg CFW500 Trifásico 15CV 380V 24A G2 HD
    Inversor de Frequência Weg CFW500 Trifásico 15CV 380V 24A G2 HD
    R$ 7.642,41
    até 6x de R$ 1.273,74 sem juros
    ou R$ 7.260,29
    à vista no pix
  4. 24 horas
    Inversor de Frequência Weg CFW500 Trifásico 15CV 220V 47A
    Inversor de Frequência Weg CFW500 Trifásico 15CV 220V 47A
    R$ 9.008,56
    até 6x de R$ 1.501,43 sem juros
    ou R$ 8.558,13
    à vista no pix

Central de Vendas

Segunda a sexta das 8h às 18h, exceto feriados.
0800 590 0148 (14) 99141-8223 [email protected]

Central de relacionamento

Segunda a sexta das 8h às 18h, exceto feriados. 0800 590 0148 (14) 99616-6629 [email protected]

Inversor de Frequência Weg CFW500 Trifásico 30CV 380V 49A G2 HD

Desenvolvido para proporcionar alta performance, possibilitando uma partida e parada suave do motor, os inversores de Frequência CFW500 da Weg oferecem alto desempenho, facilidade de instalação e manuseio, ótimo custo benefício e economia de energia, incluindo a solução CFW501 HVAC dedicada para aplicações em sistemas de aquecimento, ventilação, climatização e refrigeração.
Perfeito para quem busca tecnologia e eficiência.
Conectividade em suas mãos é com inversores Weg.

Aplicações: Extrusoras, esteiras transportadoras, mesas de rolos, ventiladores, exaustores, bombas centrífugas, granuladores, paletizadores, máquinas de corte e solda, secadores, fornos rotativos, bombas dosadoras de processos, agitadores, misturadores, filtros rotativos, bobinadores, desbobinadores.

Características Técnicas:

SKU: 13244840
Modelo: CFW501D24P0T4DB20C3

Número de Fases de Entrada: Trifásico
Número de Fases de Saída: Trifásico
Potência: 15CV
Corrente Nominal de Saída: 24A
Tensão de Alimentação: 380 a 480Vca
Frenagem Reostática: Standard com frenagem
Filtro RFI: Com filtro (categoria C3)
IHM: Com IHM local
Obs.: Não acompanha cabo da IHM

Tensão/Potência/Frequência
380V / 15CV / 50Hz (ND)
380V / 15CV / 60Hz (ND)
400V / 15CV / 50Hz (ND)
400V / 15CV / 60Hz (ND)
440V / 15CV / 50Hz (ND)
440V / 15CV / 60Hz (ND)
460V / 15CV / 60Hz (ND)
480V / 15CV / 60Hz (ND)

Grau de Proteção: IP20

Entradas Analógicas
Quantidade (padrão):
2
Níveis:
0 a 10V, 0 a 20mA e 4 a 20mA
Impedância
Impedância para Entrada em Tensão:
100 kOhms
Impedância para Entrada em Corrente:
500 Ohms
Função: Programável
Tensão Máxima Admitida:
 30Vcc

Entradas Digitais
Quantidade (padrão):
4
Ativação:
Ativo alto (PNP)
Nível Baixo Máximo (PNP):
15 Vcc
Nível Alto Mínimo (PNP): 20 Vcc

Ativação: Ativo baixo (NPN)
Nível Baixo Máximo (NPN): 5 Vcc
Nível Alto Máximo (NPN):
9 Vcc
Corrente de Entrada: 4,5 mA
Corrente de Entrada Máxima:
5,5 mA
Função:
Programável
Tensão Máxima Admitida:
30 Vcc

Saídas Analógicas:
Quantidade (padrão):
 1
Níveis:
0 a 10V, 0 a 20mA e 4 a 20mA
RL para Saída em Tensão: 10 kOhms (0 a 10V)
RL para Saída em Corrente: 500 Ohms (0 a 20mA e 4 a 20mA)
Função: Programável

Saídas Digitais:
Quantidade (padrão) e Tipo:
2 rele NA/NF
Tensão Máxima:
240Vca
Corrente Máxima: 0,5 A
Função: Programável

Quantidade (padrão) e Tipo: 1 transistor com dreno aberto (utilizando fonte 24Vcc)
Corrente Máxima:
150mA (considerar que a carga da fonte 24V somada a saída a transistor não deve ultrapassar 150mA)
Função: Programável

Quantidade (padrão) e Tipo: 1 fonte 24Vcc
Tensão de Saída: 24Vcc
Corrente Máxima: 150Ma

Comunicação
- Modbus-RTU (com acessório: Qualquer módulo plug-in)
- Modbus/TCP (com acessório CFW500-CEMBTCP)
- Profibus DP (com acessório: CFW500-CPDP)
- Profibus DPV1 (com acessório: CFW500-CPDP)
- Profinet (com acessório CFW500-CEPN-IO)
- CANopen (com acessório: CFW500-CCAN)
- DeviceNet (com acessório: CFW500-CCAN)
- EtherNet/IP (com acessório CFW500-CETH-IP)
- EtherCAT (Não disponível)
- BACnet (CFW500 G2 / CFW501 G2 / MW500 G2 com acessório: Qualquer módulo plug-in)

Proteções Disponíveis
- Sobrecorrente/Curto fase-fase na saída
- Sobrecorrente/Curto a terra na saída
- Sub/Sobretensão na potência
- Sobretemperatura do dissipador
- Sobrecarga no motor
- Sobrecarga nos módulos IGBTs
- Falha / Alarme externo
- Erro de programação

Geração: Geração G1 (CFW501)
Módulo Plug-in: Padrão (CFW500-485)
Referência do Produto: CFW501 HVAC



Dimensões do produto:
Tamanho:
D
Altura:
306,6 mm
Largura:
180 mm
Profundidade:
166,5 mm


Peso:
4,3 kg

Observação:
A linha de inversores CFW501 foi desenvolvida com recursos dedicados para aplicações em HVAC-R.

Mais Informações
Marca WEG
Comunicação CANopen/DeviceNet, EtherCAT, Ethernet/IP, Modbus RTU, Modbus TCP, Profibus DP, Profinet
Corrente 24A
Entradas Analógicas 2 entradas
Entradas Digitais 4 entradas
Envio em 24h Sim
Fases de Entrada Trifásico
Grau de Proteção IP20
Potência 15CV
Saída Transistor 1 saída
Saídas Analógicas 2 saídas
Saídas Digitais 1 saída
Saídas Relé 2 saídas
Tensão 380Vca, 440Vca
