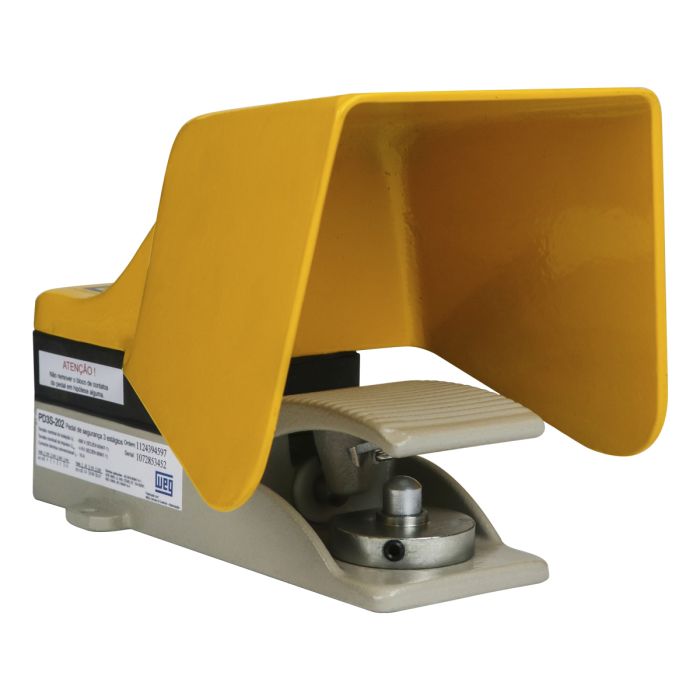

A Pedaleira de Segurança WEG PD3S é um dispositivo de segurança instalado em equipamentos e máquinas elétricas industriais que oferecem riscos de acidentes, projetada para evitar acidentes e garantir a segurança dos operadores.
Possui 3 estágios de acionamentos, sendo o último destinado ao bloqueio de emergência, sob supervisão de blocos de contatos elétricos monitorados com ruptura positiva.
É um equipamento essencial em aplicações que exigem a norma NR12.

Aplicação: Equipamentos industriais, máquinas para a embalagens, na tecnologia de armazenagem e de transporte, máquinas industriais têxteis, em conjunto com reles de parada de emergência Weg CP-D/CPA-D e de controle de simultaneidade Weg CS-D/CS-D201.

Características Técnicas:

SKU: 12424844
Modelo: PD3S-202
Acionamento: 3 estágios com função de bloqueio de emergência
Cor: Amarelo
Capa de Proteção: Sim, superior e lateral (proteção total)
Bloqueio de Emergência (Trava): Sim, pressionar o pedal até o fim (3° estágio)
Botão de Pulso Rearme (Reset externo): Sim, realiza a liberação do bloqueio de emergência (Reset)
Grau de Proteção: IP65
Conformidade: IEC/EN 60947-5-1, VDE 0660, UL 508, CENELEC EN 50007, ISO 13850, IEC 60947-5-5
Atende a Norma NR12: Sim

Número de Estágios (blocos de contato auto-monitorados): 3
1° Estágio: Contatos elétricos permanecem abertos / Contatos monitorados permanecem fechados
2° Estágio: Contatos elétricos fecham / Contatos monitorados permanecem fechados
3° Estágio: Contatos elétricos abrem / Contatos monitorados abrem (bloqueio de emergência), liberados somente após rearme (Reset)

Blocos de Contatos Elétricos:
2NF auto-monitorados (normalmente fechados), localizado no acionamento do pedal
2NA (normalmente abertos), localizado no acionamento do pedal

Tensão Nominal de Isolamento Ui: 690Vca (IEC/EN 60947-1)
Tensão Nominal de Impulso Uimp: 4kV (IEC/EN 60947-1)
Corrente Nominal Térmica Ith: 10A

Conexão para Cabos Elétricos: 1 prensa cabo

Tensão/Corrente em AC-15:
120Vca / 6A
240Vca / 3A
380Vca / 2A
440Vca / 1,5A

Tensão/Corrente em DC-13:
24Vcc / 2,5A
110Vcc / 0,55A
220Vcc / 0,27A

Dimensões (mm):
Comprimento: 200
Altura: 158
Largura: 177

Peso: 1,572kg
