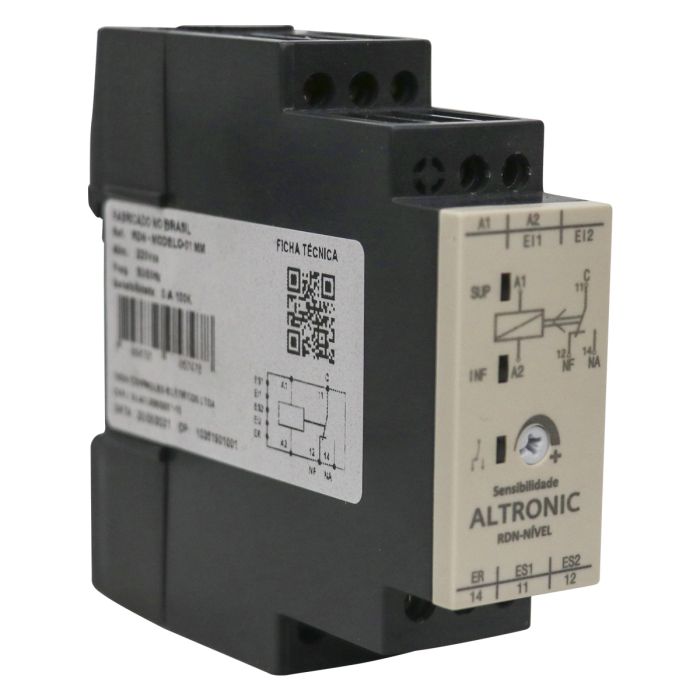

Rele de Nível para Reservatório Inferior e Superior 220V RDN

Rele de Nível para Reservatório Inferior e Superior 220V RDN

O Controle de Nível RDN é um dispositivo que permite controlar, simultameamente, os níveis de água dos reservatórios inferior e superior. Para tanto, o RDN dispõe, nos terminais, de um sinal para eletrodo de referência (ER) comum aos dois controles e dois conjuntos de conexão de eletrodos superior e inferior (ES1, Es2 e EI1, EI2) para cada controle de um ou dois níveis de líquidos em reservatórios, com funções de alarme de mínima ou máxima, controle para enchimento ou esvaziamento e detecção de presença/ausência de líquidos, sendo assim um sistema completo de automação de reservatórios em geral.

Opera com diversos tipos de eletrodos, detectam líquidos de diferentes condutividades e possui ajuste frontal para adequação à resistividade dos líquidos utilizados e às condições dos processos.

Aplicação: São utilizados no controle de acionamento de bombas submersas e no controle de tanques e reservatórios.

Características Técnicas

Tensão nos Eletrodos: 24VCA

Consumo Máximo: 3,5VCA

Frequência: 60Hz

Ajuste de Sensibilidade: 0 a 100KOhms

Distância Máxima entre Aparelho e Sensor: 300 Metros

Corrente Potencial: 10A

Capacidade de Comutação: 3A - 240VCA (Carga Resistiva)

Vida Util dos Contatos: 10 000 000 Mecânica / 100 000 Elétrica

Tempo de Recuperação: Máx. 500 mS

Tempo de Retorno dos Contatos: Máx. 20 mS

Temperatura de Operação: 0 a 50°C

Umidade Relativa: 45 a 85% (Sem Condensação)

Resistência de Isolação / Tensão de Isolação: >50 MOhms / 500VCC / 1500 Vrms  1 Minuto

Grau de Proteção: IP20 (Invólucro) / IP10 (Terminais)

Material dos Contatos: Liga de Prata
