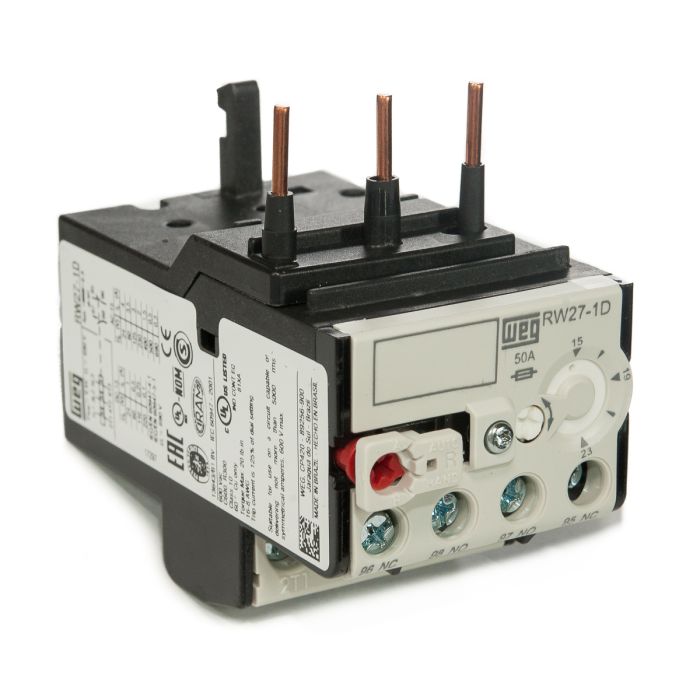

Rele Termico de Sobrecarga Weg RW27 de 15A a 23A para CWM

sku
10452205
Comparar produtos
Por R$ 109,25 De R$ 141,82
até 6x de R$ 18,21 sem juros
ou R$ 103,79
à vista no pix
Rele Termico de Sobrecarga Weg RW27 de 15A a 23A para CWM
Encontramos outros produtos que você pode gostar
  1. Rele Termico de Sobrecarga Weg RW67 de 25A a 40A para CWM
    Rele Termico de Sobrecarga Weg RW67 de 25A a 40A para CWM
    R$ 258,19
    até 6x de R$ 43,03 sem juros
    ou R$ 245,28
    à vista no pix
  2. Rele Termico de Sobrecarga Weg RW27 de 22A a 32A para CWM
    Rele Termico de Sobrecarga Weg RW27 de 22A a 32A para CWM
    R$ 137,89
    até 6x de R$ 22,98 sem juros
    ou R$ 131,00
    à vista no pix
  3. Rele Termico de Sobrecarga Weg RW27 de 10A a 15A para CWM
    Rele Termico de Sobrecarga Weg RW27 de 10A a 15A para CWM
    R$ 141,82
    até 6x de R$ 23,64 sem juros
    ou R$ 134,73
    à vista no pix
  4. 24 horas
    Rele Termico de Sobrecarga Weg RW27 de 11A a 17A para CWM
    Rele Termico de Sobrecarga Weg RW27 de 11A a 17A para CWM
    Por R$ 109,25 De R$ 146,79
    até 6x de R$ 18,21 sem juros
    ou R$ 103,79
    à vista no pix

Central de Vendas

Segunda a sexta das 8h às 18h, exceto feriados.
0800 770 8411 (14) 99141-8223 [email protected]

Central de relacionamento

Segunda a sexta das 8h às 18h, exceto feriados. 0800 770 8411 (14) 3301-8412 [email protected]

Rele Térmico de Sobrecarga Weg RW27 de 15A a 23A para CWM

O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase. O funcionamento desse dispositivo se baseia na deformação de uma lâmina bimetálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos. O Relé Térmico Weg, da linha RW, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.

INFORMAÇÕES TÉCNICAS

Código: 10452205

Modelo: RW27-1D3-U023

Tensão Máxima de Operação dos Contatos Principais: 690V

Faixa de Ajuste da Corrente de Operação: 15-23A

Classe de Disparo Térmico (Recomendável):

Classe 10 - motores com partidas de até 10 segundos

Sensibilidade Contra Falta de Fase:

Quando dois polos do relé possuírem sobrecargas de 15%, e um dos polos zero de corrente, o relé de sobrecarga deverá desarmar em menos de 2 horas



Botões de Configuração:

O relé possui um botão de Reset e na mesma tecla 4 funções sendo:

A - Função somente de rearme automático. A função stop/teste não é permitida

AUTO - Função de rearme automático e função stop/teste

HAND - Função de rearme manual e função stop/teste

H - Função somente de rearme manual. A função stop/teste não é permitida

Tipo de Montagem: Montagem Direta

Contatores Compatíveis Weg: CWM9 até CWM40

Número de Contatos Principais: 3

Número de Contatos Auxiliares:

1NA – 1 contato normalmente aberto

1NF – 1 contato normalmente fechado

Grau de proteção:

Terminais Principais – IP10

Contato Auxiliares – IP10

Dimensões(mm):

Largura - 45

Altura - 71,5

Profundidade - 83,5

APLICAÇÕES:

Recomendável para a proteção contra sobreaquecimentos e faltas de fase em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.

Mais Informações
Marca WEG
Entrada / Saída 1NA + 1NF
Envio em 24h Sim
Escala de Corrente 15 a 23A
Família RW
Polos Tripolar
Aqui você encontra o manual técnico do produto
