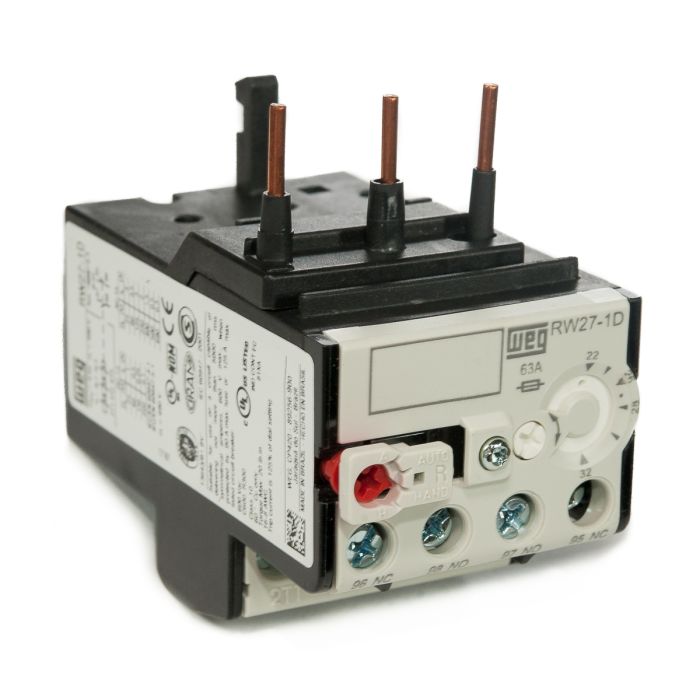

Rele Térmico de Sobrecarga Weg RW27 de 22A a 32A para CWM
O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase. O funcionamento desse dispositivo se baseia na deformação de uma lâmina bimetálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos. O Relé Térmico Weg, da linha RW, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.
INFORMAÇÕES TÉCNICAS
Código: 10452382
Modelo: RW27-1D3-U032
Tensão Máxima de Operação dos Contatos Principais: 690V
Faixa de Ajuste da Corrente de Operação: 22-32A
Classe de Disparo Térmico (Recomendável):
Classe 10 - motores com partidas de até 10 segundos
Sensibilidade Contra Falta de Fase:
Quando dois polos do relé possuírem sobrecargas de 15%, e um dos polos zero de corrente, o relé de sobrecarga deverá desarmar em menos de 2 horas
Botões de Configuração:
O relé possui um botão de Reset e na mesma tecla 4 funções sendo:
A - Função somente de rearme automático. A função stop/teste não é permitida
AUTO - Função de rearme automático e função stop/teste
HAND - Função de rearme manual e função stop/teste
H - Função somente de rearme manual. A função stop/teste não é permitida
Tipo de Montagem: Montagem Direta
Contatores Compatíveis Weg: CWM9 até CWM40
Número de Contatos Principais: 3
Número de Contatos Auxiliares:
1NA – 1 contato normalmente aberto
1NF – 1 contato normalmente fechado
Grau de proteção:
Terminais Principais – IP10
Contato Auxiliares – IP10
Dimensões(mm):
Largura - 45
Altura - 71,5
Profundidade - 83,5
APLICAÇÕES:
Recomendável para a proteção contra sobreaquecimentos e faltas de fase em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
Marca | WEG |
---|---|
Entrada / Saída | 1NA + 1NF |
Envio em 24h | Não |
Escala de Corrente | 22 a 32A |
Família | RW |
Polos | Tripolar |
