Rele Temporizador Multifunção 24Vcc/24-240Vca View Tech 1NAF

Rele Temporizador Multifunção 24Vcc ou 24 a 240Vca 1NAF View Tech

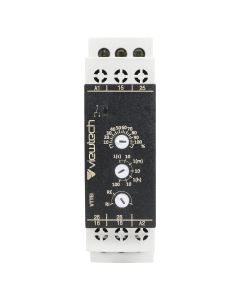

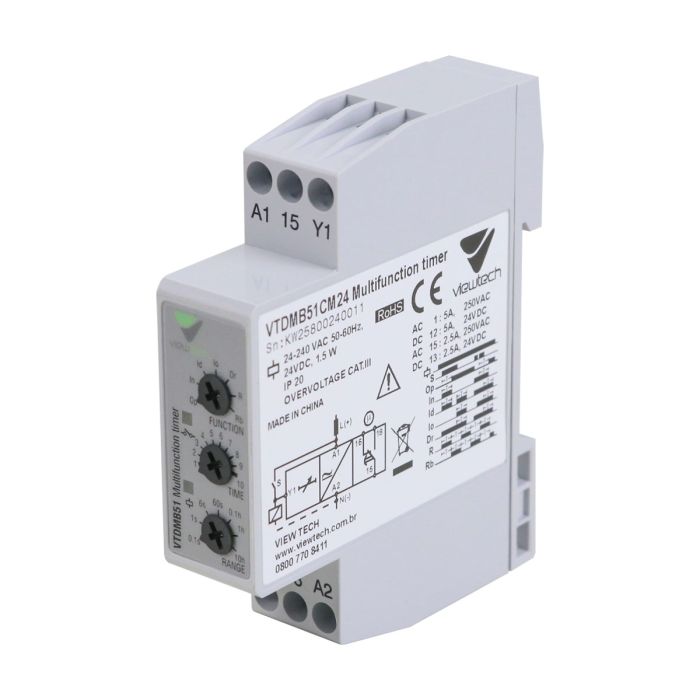

O Rele Multifunção View Tech VTDMB51CM24 é um dispositivo projetado para fornecer controle confiável e eficiente do tempo e da forma de acionamento de cargas. Possui uma ampla gama de configurações de tempo e 7 funções ajustáveis que o tornam adequado para uma variedade de aplicações, com facilidade na instalação em trilho DIN 35mm
Possui entrada para conexão opcional de botão para realizar os disparos da função desejada e também o reset do rele ou da contagem do tempo.

Aplicações: Controle de motores elétricos, controle de máquinas industriais, controle de iluminação e controle de processos industriais

Características Técnicas:

SKU: VTDMB51CM24
Tipo: Temporizador multifunção
Escala de Tempo: 0,1 segundos a 100 horas
Tensão de Alimentação (Terminais A1 e A2): 24 a 240Vca ou 24Vcc
Frequência: 45 a 65Hz
Contatos Elétricos: 1NAF (Reversíveis: Normalmente Aberto, Normalmente Fechado)

Tipos de Disparos:
Automático, fechar contato entre os bornes A1 e Y1 (disparo ocorre ao energizar o rele)
Manual, colocar um botão de pulso entre os bornes A1 e Y1

Capacidade de Corrente (contatos elétricos):
5A @ 250Vca     (Categoria AC-1)
5A @ 24Vcc        (Categoria DC-12)
2,5A @ 250Vca (Categoria DC-12)
2,5A @ 24Vcc    (Categoria DC-13)

Funções de Temporização:
Op: Retardo na energização
In: Pulso na energização
Io: Pulso na energização (disparo através da abertura do contato do botão de pulso)
Id: Intervalo duplo
Dr: Retardo na desenergização
R: Cíclico simétrico (inicia ligado)
Rb: Cíclico simétrico (inicia desligado)

Knob de Ajuste (Range):
0,1s        de 0,1 segundo a 1 segundo
1s           de 1 segundo a 10 segundos
6s           de 6 segundos a 60 segundos *¹
60s         de 60 segundos a 600 segundos *²
0,1h       de 0,1 hora *³ (6 minutos) a 1 hora
1h           de 1 hora a 10 horas
10h        de 10 horas a 100 horas
*¹ 60 segundos equivalem a 1 minuto
*² 600 segundos equivalem a 10 minutos
*³ 0,1 hora equivale a 6 minutos ou 360 segundos

Reset do rele ou da contagem de tempo: Existem 2 formas
Fechar contato entre os bornes A1 e Y1 durante tempo maior ou igual a 100ms
ou
Desenergizar do rele (retirar a alimentação) por tempo maior ou igual a 200ms

LEDS Indicadores:
Verde (aceso): indica que o rele está energizado
Amarelo (aceso): Indica que o rele ativou os contatos elétricos
Amarelo (pisca lentamente): Indica que o rele está contando o tempo
Amarelo (pisca rápido): Indica configuração incorreta dos knobs

Opção Extra: Possibilidade de conectar um rele/contator entre os bornes Y1 e A2 acionado pelo botão quando o gatilho é configurado como manual)

Conexões de Cabos: até 2,5mm²

Fixação: Trilho DIN 35mm

Grau de Proteção: IP20
Temperatura de Operação: -20° to +60°C
Temperatura de Armazenamento: -30° to +80°C
Umidade Relativa: < 95%

Vida Mecânica: 30 milhões de operações
Vida Elétrica: 100 mil operações (operando a 5A, 250V, cos φ = 1)

Dimensões (mm):
Largura: 17,5
Altura: 83
Profundidade: 67,2

Peso: 0,075Kg
