Sensor de Pressão Festo SPAU 0 a 10Bar para Ar e Gás Inerte (SPAU P10R FQ6L PNLK PNVBA M12)

Sensor de Pressão Festo SPAU P10R FQ6L PNLK PNVBA M12



SKU: 8001225

Símbolo: 00995410

Variável de medição: Pressão relativa

Princípio de medição: Sensor de pressão Piezo-resistivo



Valor inicial da faixa de medição de pressão: 0 bar

Valor final da faixa de medição de pressão: 10 bar

Pressão de sobrecarga máxima: 15 bar

Meio de operação: Ar comprimido e Gases inertes

Observação sobre o meio de operação/controle: Funcionamento com lubrificação possível



Temperatura do meio: 0 °C ... 50 °C

Temperatura ambiente: 0 °C ... 50 °C



Resolução ACC: 12 bit

Precisão em ± % FS: 1,5 %FS

Repetibilidade in ± %FS: 0,3 %FS

Saída de comutação: 2 x PNP ou 2 x NPN comutável

Função de comutação: Livremente programável

Função do elemento de conexão: Contato NA/NF comutável

Corrente de saída máx.: 100 mA



Saída analógica:

0 - 10 V

4 - 20 mA

1 - 5 V



Tempo de ascensão: 3 ms

Resistência de carga máx. da saída de corrente: 500 Ohm

Resistência de carga mín. da saída de tensão: 10 kOhm

Proteção contra curto-circuito: sim

Protocolo: IO Link

Versão de protocolo: Device V 1.1

Perfil: Smart sensor profile



Suporte a modo SIO: Sim

Port class: A

Largura de dados de processo OUT: 0 Byte

Largura de dados de processo IN: 2 bytes



Conteúdo dos dados de processo IN:

14 bits PDV (valor de medição da pressão)

2 bit BDC (monitoramento de pressão)



Tempo mínimo de ciclo: 3 ms

Memória de dados necessária: 500 Byte

Amplitude de tensão de funcionamento CC: 20 V ... 30 V

Proteção contra inversão de polaridade: Para todas as conexões elétricas

Conexão elétrica: Conector macho

Tecnologia de conexão: M12 x 1, programado com A de acordo com EN 61076-2-101

Número de pinos/fios: 4

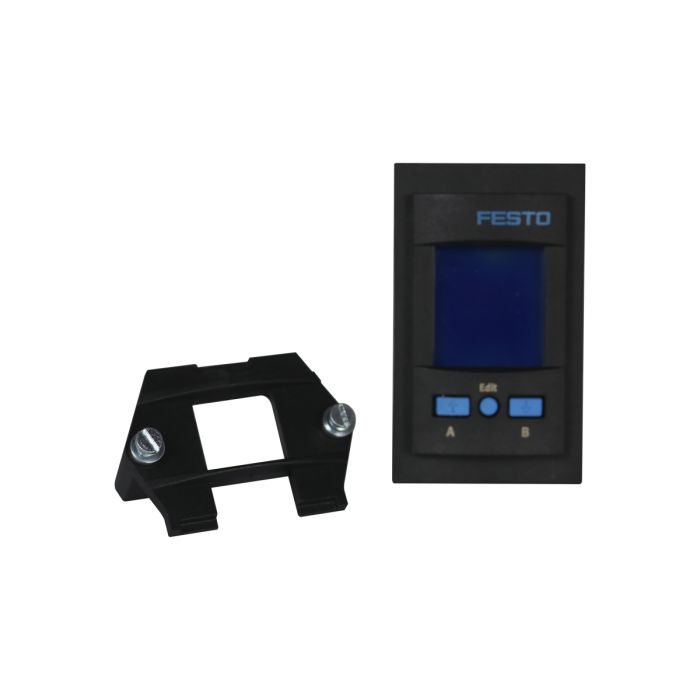

Tipo de fixação: Montagem em painel frontal

Posição de instalação: Indiferente

Conexão pneumática: QS-6

Peso do produto: 70 g

Tipo de indicação: LCD da retaguarda



Possibilidades de ajuste:

IO Link

Teach-In

por meio de display e teclas



Segurança contra manipulação:

IO-Link

Código PIN



Faixa de ajuste dos valores limites: 0 % ... 100 %

Faixa de ajuste de histerese: 0 % ... 90 %

Grau de proteção: IP65 ; IP67

Classe de resistência à corrosão KBK: Resistência moderada à corrosão
