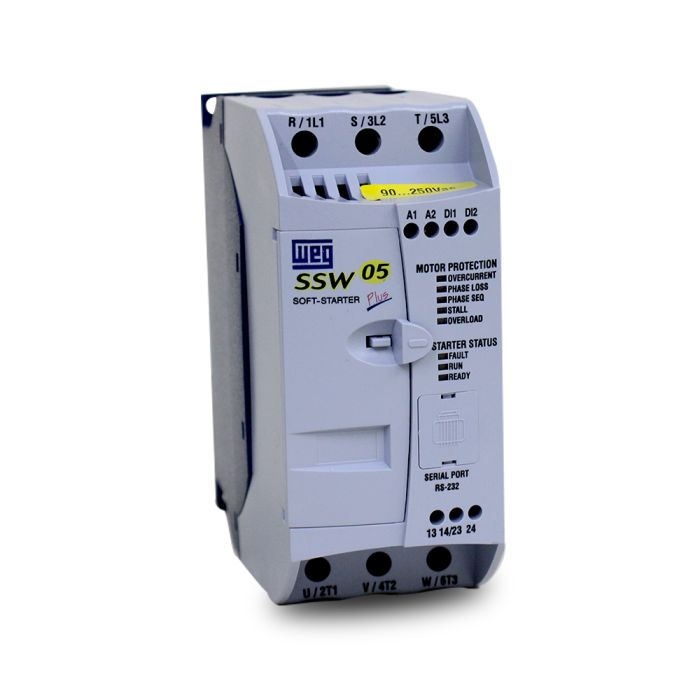

Soft starter Weg SSW05 3A 0,75CV 220V /1,5CV 380V

Soft starter Weg SSW05 3A 0,75CV 220V /1,5CV 380V /1,5CV 440V



Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. Possuem elevado rendimento, facilidade de operação, ajuste de manutenção elétrica e instalação elétrica simples. Aumentando a vida útil do motor e equipamentos mecânicos da máquina acionada eliminando choques mecânicos e acentuamentos nos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida.



Aplicação: Motores trifásicos, Bombas Centrifugas, Ventiladores, Exaustores, Sopradores, Britadores, Moedores, Compressores de ar e Refrigeração.



Características Técnicas

SKU: 10413826

Modelo: SSW050003T2246TPZ

Tensão Alimentação – Controle / Ventilador: 90-250V

Tensão Alimentação: 220-460V

Frequência: 50/60Hz

Corrente Nominal: 3A

Número de Fases de Entrada: 3 fases

Número de Fases Controladas: 2 fases



Grau de Proteção: IP00

Regime de partida: AC-53b 3-10:890

Regime de partida (com kit de ventilação): Não

Padrão (3 cabos): Sim

Dentro do delta (6 cabos): Não

SoftPLC (programação em ladder): Não



Potência motor - conexão padrão (cv/kW)

220/230V: 0,75 / 0,55

380/400V: 1,5 / 1,1

440/460V: 1,5 / 1,1

575V:             Não

690V:             Não



Rampa de tensão e limite de corrente: Não

Limite de corrente: Não

Rampa de limitação de corrente: Não

Controle de Bombas: Não

Controle de Torque: Não

Partida direta (D.O.L): Não

Certificações do produto: UL, CE, CS, IRAM e C-TICK

Parametrização via trimpots e dip switches: Sim

Parametrização via HMI: Disponível com opcional



Entradas digitais

Quantidade (padrão): 2

Tipo: CA

Tensão: 110 a 240 Vca

Nível alto mínimo: 93 Vca

Nível baixo máximo: 10 Vca

Tensão máxima: 264 Vca

Corrente de entrada: 1,1 mA / 220 Vca

Função: Programável via opcional

Leitura via comunicação: Não



Entrada para termistor do motor

Quantidade (padrão): Não

Atuação: Não

Desatuação: Não

Resistência mínima: Não



Saídas analógicas

Quantidade (padrão): Não

Níveis: Não

Resolução: Não

Função: Não

Escrita via comunicação: Não



Saídas digitais

Quantidade: 2

Tipo: Relé NA

Tensão máxima: 250 Vca

Corrente máxima: 1 A

Função: Programável via opcional

Escrita via comunicação: Não



Dimensões:

Tamanho: 1

Altura: 130mm

Largura: 59mm

Profundidade: 145mm

Peso: 0,74Kg
