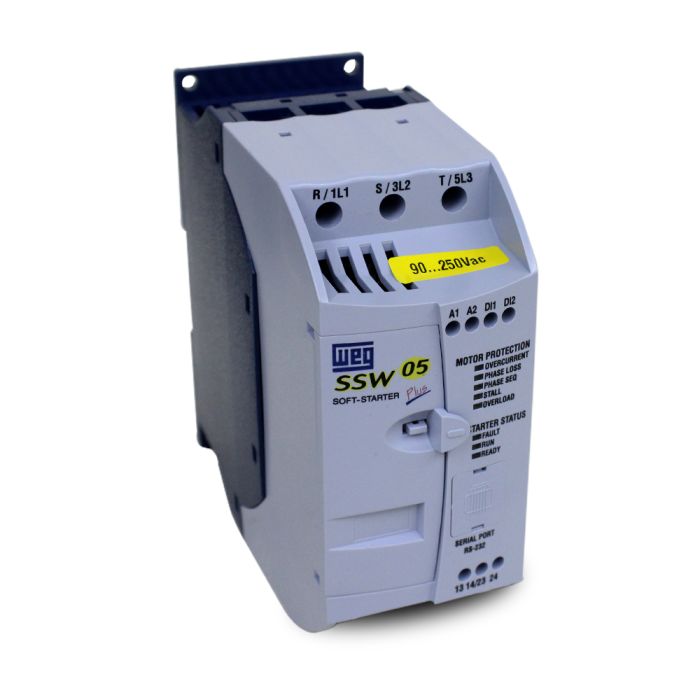

Soft starter Weg SSW05 10A 3CV 220V / 5CV 380V / 5CV 440V
sku
10413820
SSW050010T2246TPZ
Encontramos outros produtos que você pode gostar
Selecione itens para adicionar ao carrinho ou
-
Motor Elétrico Trifásico 3CV Weg 220/380V 2 Polos AbertoR$ 1.613,23até 6x de R$ 268,87 sem jurosou R$ 1.532,57
à vista no pix -

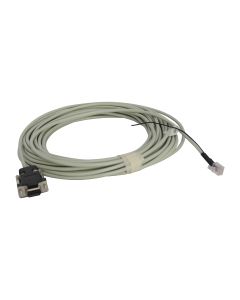

Cabo de Comunicação Weg IHM para SSW05/07/08 1 MetroR$ 76,97até 6x de R$ 12,83 sem jurosou R$ 70,81
à vista no pix -
Cabo de Comunicação Weg IHM para SSW05/07/08 10 MetrosR$ 252,22até 6x de R$ 42,04 sem jurosou R$ 232,04
à vista no pix -
-
Cabo de Comunicação Weg IHM SSW05 / SSW07 / SSW08 3 MetrosR$ 90,13até 6x de R$ 15,02 sem jurosou R$ 82,92
à vista no pix
Encontramos outros produtos que você pode gostar
-

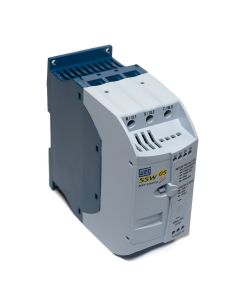

Soft starter Weg SSW05 3A 0,75CV 220V /1,5CV 380VR$ 2.001,70até 6x de R$ 333,62 sem jurosou R$ 1.901,62
à vista no pix -
Soft Starter Weg SSW05 16A 5CV 220V / 7,5CV 380V / 10CV 440VR$ 2.401,96até 6x de R$ 400,33 sem jurosou R$ 2.209,80
à vista no pix -
Soft Starter Weg SSW05 23A 7,5CV 220V /10CV 380V / 15CV 440VR$ 2.578,03até 6x de R$ 429,67 sem jurosou R$ 2.371,79
à vista no pix -
Soft Starter Weg SSW05 30A 10CV 220V / 20CV 380V / 20CV 440VR$ 2.680,03até 6x de R$ 446,67 sem jurosou R$ 2.465,63
à vista no pix
Comparativo: Soft Starters SSW05, SSW07, SSW08 e SSW900.
1) Formato e Aplicações
SSW05 — Compacta, ideal para motores de pequeno e médio porte. Possui Rampa de tensão, potenciômetro e comunicação RS-232 / RS-485 (opcional).
SSW07 — Robusta, indicada para aplicações industriais que exigem maior desempenho, controle de corrente e torque. Possui Modbus RTU, proteção térmica e eletrônica.
SSW08 — Com recursos avançados de proteção e comunicação, como Modbus RTU, Profibus DP e Bypass. Voltada para automação e eficiência energética.
SSW900 — Projetada para aplicações complexas e motores de grande porte, com tecnologia de última geração, tem Modbus RTU, Ethernet/IP, Profinet e DeviceNet.
Tabela Comparativa — Linhas de Soft Starters WEG
| SSW05 | SSW07 | SSW08 | SSW900 | |
|---|---|---|---|---|
| Potência | 1,5–75 cv | 2,2–450 cv | 2,2–600 cv | 3–1400 cv |
| Tensão de Alimentação | 220–575 V | 220–575 V | 220–690 V | 220–690 V |
| Corrente Nominal | 9–85 A | 17–850 A | 17–970 A | 30–1400 A |
| Controle | Rampa de tensão | Controle de corrente e torque | Controle de torque + bypass interno | Controle vetorial avançado |
| Controle de Fases | 2 fases do motor | 3 fases do motor | 2 fases do motor | 3 fases do motor |
| Interface | LEDs e potenciômetro | IHM LCD removível | IHM digital incorporada | IHM touchscreen colorida |
| Comunicação | RS-232/RS-485 (opcional) | Modbus RTU | Modbus RTU, Profibus | Modbus RTU, Ethernet/IP, Profinet |
| Proteções | Sub/sobretensão, sobrecorrente | Proteção térmica e eletrônica completa | Falhas de rede e sobrecarga | Proteções avançadas + diagnósticos |
| Destaque | Compacta e econômica | Robusta e confiável | Alta performance e conectividade | Tecnologia avançada e interface moderna |
Proteção e Eficiência para Partida Suave
A SSW05 é a soft-starter compacta da WEG desenvolvida para garantir partidas suaves e proteção ao motor em aplicações industriais de pequeno e médio porte.
Possui controle em 2 fases, bypass incorporado, proteções eletrônicas completas e interface simples por LEDs ou IHM acessória, oferecendo praticidade, eficiência e excelente custo-benefício.
Interfaces e Comunicação
- IHM para Soft Starter SSW05 — HM Remota Serial para Soft Starter WEG SSW05.
- Cabo de Comunicação IHM – 3 m — Utilizado para acesso remoto à interface da SSW05.
- Cabo de Comunicação IHM – 1 m — Ideal para painéis compactos e montagem próxima ao equipamento.
- Cabo de Comunicação IHM – 2 m — Alternativa intermediária para flexibilizar o posicionamento da IHM.
- Cabo de Comunicação IHM – 10 m — Facilita instalações com maior distância entre painel e soft-starter.
Acessórios da Linha SSW05
- Tampa Frontal (Cover) — Proteção frontal removível que facilita acesso aos terminais e parametrização.
- Kit de Fixação para Trilho — Permite montagem rápida em trilho DIN, conforme modelos compatíveis.
- Ventilação Forçada (Cooler) — Presente nos modelos maiores para garantir a dissipação térmica ideal.
- Placa de Bornes de Potência — Bornes reforçados para conexão dos terminais principais da SSW05.
Itens de Reposição
- Fusíveis de Proteção — Recomendados pelo manual para garantir a seletividade e segurança da instalação.
- Relé de Sobrecarga Externo (opcional) — Reforça a proteção do motor quando exigido pelo projeto.
- Cabo de Alimentação / Controle — Seguem recomendações de seção e blindagem conforme o manual da SSW05.
Assista Antes de comprar:
Soft starter Weg SSW05 10A 3CV 220V / 5CV 380V / 5CV 440V
Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. Possuem elevado rendimento, facilidade de operação, ajuste de manutenção elétrica e instalação elétrica simples. Aumentando a vida útil do motor e equipamentos mecânicos da máquina acionada eliminando choques mecânicos e acentuamentos nos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida.
Aplicação: Motores trifásicos, Bombas Centrifugas, Ventiladores, Exaustores, Sopradores, Britadores, Moedores, Compressores de ar e Refrigeração.
Características Técnicas
SKU: 10413820
Modelo: SSW050010T2246TPZ
Tensão Alimentação: 220-460 V
Frequência: 50/60Hz
Corrente Nominal: 10A
Número de Fases de Entrada: Trifásico
Número de Fases Controladas: Bifásico
Grau de Proteção: IP00
Regime de partida: AC-53b 3-10:890
Regime de partida (com kit de ventilação): Não
Padrão (3 cabos): Sim
Dentro do delta (6 cabos): Não
SoftPLC (programação em ladder): Não
Rampa de tensão e limite de corrente: Não
Limite de corrente: Não
Rampa de limitação de corrente: Não
Controle de Bombas: Não
Controle de Torque: Não
Partida direta (D.O.L): Não
Certificações do produto: UL, CE, CS, IRAM e C-TICK
Parametrização via trimpots e dip switches: Sim
Parametrização via HMI: Disponível com opcional
Entradas digitais
Quantidade (padrão): 2
Tipo: CA
Tensão: 110 VCA a 240 VCA
Nível alto mínimo: 39 VCA
Nível baixo máximo: 10 VCA
Tensão máxima: 264 VCA
Corrente de entrada: 1,1mA (220VCA)
Função: Programável via opcional
Leitura via comunicação: Não
Entrada para termistor do motor
Quantidade (padrão): Não
Atuação: Não
Desatuação: Não
Resistência mínima: Não
Saídas analógicas
Quantidade (padrão): Não
Níveis: Não
Resolução: Não
Função: Não
Escrita via comunicação: Não
Saídas digitais
Quantidade: 2
Tipo: Rele NA
Tensão máxima: 250 VCA
Corrente máxima: 1A
Função: Programável via opcional
Escrita via comunicação: Não
Dimensões:
Tamanho: 1
Altura: 130 mm
Largura: 59 mm
Profundidade: 145 mm
Peso: 0,74 kg
| Marca | WEG |
|---|---|
| Corrente | 10A |
| Entradas Digitais | 2 entradas |
| Envio em 24h | Sim |
| Escala de Tensão | 200 a 240Vca, 380 a 480Vca |
| Família | SSW05 |
| Fases de Entrada | Trifásico |
| Grau de Proteção | IP00 |
| Potência | 3CV |
| Saídas Relé | 2 saídas |
| Tensão | 220Vca, 380Vca, 440Vca |
