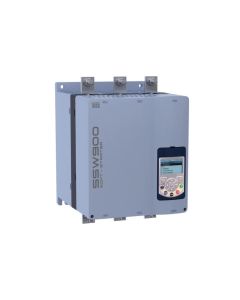

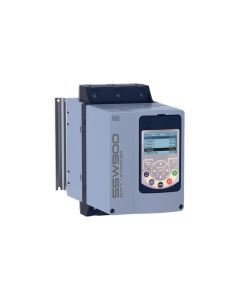

Soft Starter Weg SSW900 130A 50CV / 220V 75CV / 380V

Soft Starter Weg SSW900 130A 50CV 220V / 75CV 380V



Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. Possuem elevado rendimento, facilidade de operação, ajuste de manutenção elétrica e instalação elétrica simples. Aumentando a vida útil do motor e equipamentos mecânicos da máquina acionada eliminando choques mecânicos e acentuamentos nos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida.



Aplicação: Motores trifásicos, Bombas Centrifugas, Ventiladores, Exaustores, Sopradores, Britadores, Moedores, Compressores de ar e Refrigeração.



Características Técnicas

SKU: 12956521

Modelo: SSW900C0130T5E2



Tensão Alimentação: 220V - 575V

Frequência: 50/60Hz

Corrente Nominal: 130A

Número de Fases de Entrada: 3 Fases

Número de Fases Controladas: 3 Fases



Potência motor - conexão padrão (cv/kW)

220/230V: 50CV

380/400V: 75CV

440/460V: 100CV

575V: 125CV

690V: Não



Grau de Proteção: IP00

Regime de partida: AC-53b 3-30:1170

Regime de partida (com kit de ventilação): AC-53b 3-30:330

Padrão (3 cabos): Sim

Dentro do delta (6 cabos): Sim

SoftPLC (programação em ladder): Sim, 4K bytes



Rampa de tensão e limite de corrente: Sim

Limite de corrente: Sim

Rampa de limitação de corrente: Sim

Controle de Bombas: Sim

Controle de Torque: Sim

Partida direta (D.O.L): Sim

Certificações do produto: UL, CE e EAC

Parametrização via trimpots e dip switches: Não

Parametrização via HMI: Sim



Entradas digitais

Quantidade (padrão): 5

Tipo: CC NPN / PNP

Tensão: 24 Vcc

Nível alto mínimo: 18 Vcc

Nível baixo máximo: 3 Vcc

Tensão máxima: 30 Vcc



Corrente de entrada: 11 mA / 24 Vcc

Função: Programável

Leitura via comunicação: Sim



Entrada para termistor do motor

Quantidade (padrão): 1

Atuação: 3k9 Ohms

Desatuação: 1k6 Ohms

Resistência mínima: 100 Ohms



Saídas analógicas

Quantidade (padrão): 1

Níveis: 0 a 10 Vcc e 0 a 20 mA

Resolução: 10 bits

Função: Programável

Escrita via comunicação: Sim



Saídas digitais

Quantidade: 3

Tipo: 2 x relé NA, 1 relé NA/NF

Tensão máxima: 250 Vca

Corrente máxima: 1 A

Função: Programável

Escrita via comunicação: Sim



Dimensões:

Tamanho: C

Altura: 276mm

Largura: 223mm

Profundidade: 261,3mm

Peso: 6,55kg
