Contator Weg 220V 18A Tripolar 1NA CWM + Bloco 1NF Kit
Contator Weg 220V 18A Tripolar 1NA CWM + Bloco 1NF Kit
Características Técnicas:
SKU: 10045410-10356494
Tipo: Kit
Contatos Principais do Contator: 3 NA (tripolar, normalmente aberto)
Contato Auxiliar do Contator: Integrado 1 NA (normalmente aberto)
Contatos Principais do Rele Térmico: 3 (tripolar)
Contato Auxiliar (Bloco Frontal): 1 NF (normalmente fechado)
Tensão de Comando (Bobina): 220 Vca (60 Hz) / 190 Vca (50 Hz)
Tensão Máxima da Carga Suportada (AC-3) do Contator: 690 Vca
Corrente Máxima da Carga Suportada (AC-3) do Contator: 18 A
Estrutura:
1 Contator Weg 220V 18A Tripolar 1NA CWM18-10-30V26
1 Bloco de Contato Auxiliar Frontal para CWM BCXMF01 1NF Weg
Composição do Kit:
Contator Weg 220V 18A Tripolar 1NA CWM18-10-30V26
Referência: CWM18-10-30V26
Corrente Nominal: 18 A
Tensão de Comando (Bobina): 220 Vca (60 Hz) / 190 Vca (50 Hz)
Tensão Máxima da Carga Suportada (AC-3): 690 Vca
Potências Suportadas (AC-3):
6 CV/4,5 kW (220 Vca, 240 Vca)
10 CV/7,5 kW (380 Vca, 400 Vca)
12,5 CV/9,2 kW (415 Vca, 440 Vca, 500 Vca)
15 CV/11 kW (660 Vca, 690Vca)
Contatos Principais: 3 NA (tripolar, normalmente aberto)
Contato Auxiliar: Integrado 1 NA (normalmente aberto)
Grau de Proteção:
Terminais principais: IP10
Bobina e contatos auxiliares: IP20
Tipo de Terminal (conexão): Parafuso

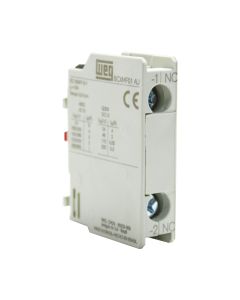

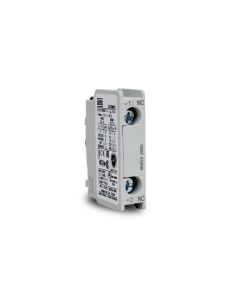

Bloco de Contato Auxiliar Frontal para CWM BCXMF01 1NF Weg
Referência: BCXMF01
Compatibilidade: Contatores Weg CWM09 até CWM105
Contatos Auxiliares: 1 NF (normalmente fechado)
Tipo de Montagem: Frontal
Tensão Máxima de Operação: 690V
Correntes de Emprego:
220V - 10A
380V - 4A
440V - 4A
500V - 2,5A
690V - 1,5A
Categoria de Utilização:
AC-15: Controle de pequenas cargas eletromagnéticas (<75VA)
Grau de Proteção: IP20
Classe de disparo: 10
Marca | WEG |
---|---|
Corrente | 18A |
Entrada / Saída | 1NA + 1NF |
Família | CWM |
Grau de Proteção | IP10, IP20 |
Polos | Tripolar |
Tensão | 220Vca |
Tipo de Terminal | Parafuso |
Tipos | Partida e Proteção de Motores |
