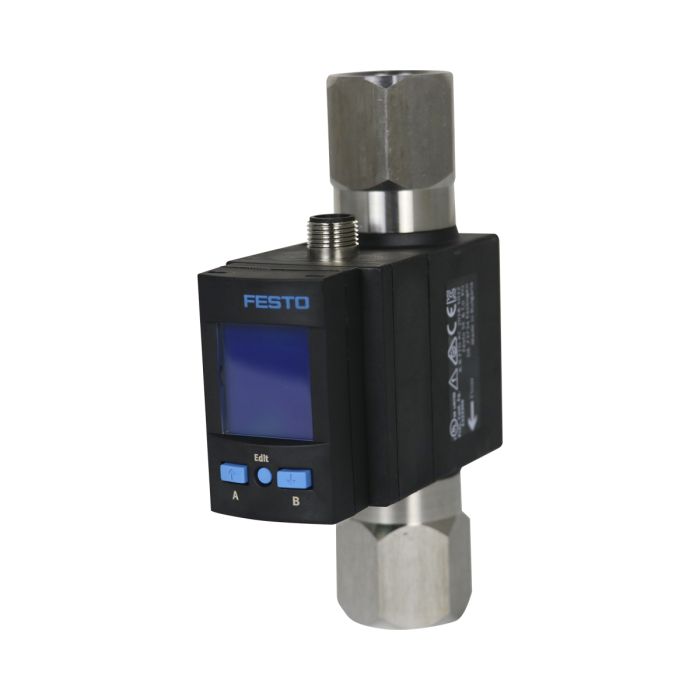

Sensor de Fluxo Festo Unidirecional 0 a 12 Bar IO-Link SFAW-100

Sensor de Fluxo Festo SFAW-100-TG34-E-PNLK-PNVBA-M12



Temperatura ambiente: 0 °C ... 50 °C

Saída de comutação: 2 x PNP ou 2 x NPN comutável

Função do elemento de conexão: Contato NA/NF comutável

Corrente de saída máx.: 100 mA

Pressão operacional: 0 bar ... 12 bar

Variável de medição: Vazão ; Temperatura

Sentido da vazão: unidirecional ; P1 -> P2



Princípio de medição:

Vazão: vortex

Temperatura: PT1000

Meio de operação: Meios líquidos ; Água ; líquidos neutros



Faixa de medição de fluxo do valor inicial: 5 l/min

Faixa de medição de fluxo do valor final: 100 l/min



Observação sobre pressão de operação:

máx. 12 bar com 40°C

máx. 6 bar com 100°C



Temperatura do meio: 0 °C ... 90 °C

Temperatura nominal: 23 °C

Função de comutação: Comparador de janela

Comparador de valor limiar: Livremente programável



Saída analógica

0 - 10 V

4 - 20 mA

1 - 5 V



Valor inicial da curva característica de fluxo: 0 l/min

Valor final curva característica de fluxo: 100 l/min

Resistência de carga máx. da saída de corrente: 500 Ohm

Resistência de carga mín. da saída de tensão: 15 kOhm

Proteção contra curto-circuito: sim

Resistência a sobrecarga: Disponível



Protocolo: IO Link

Versão de protocolo: Device V 1.1

Perfil: Smart sensor profile

Classes de funções: Dados binários canal (BDC) ; Variável de dados de processo (PDV) ; Identificação ; Diagnóstico ; Canal de aprendizagem

Communication mode: COM2 (38,4 kBaud)

Suporte a modo SIO: Sim

Port class: A



Largura de dados de processo OUT: 0 Byte

Largura de dados de processo IN: 3 bytes

Conteúdo dos dados de processo IN: 1 bit BDC (monitoramento de volume) ; 14 bits PDV (valor de medição da vazão) ; 2 bit BDC (monitoramento de fluxo)

Conteúdo dos dados de serviço IN: Medição do volume de 32 bits

Tempo mínimo de ciclo: 5 ms

Memória de dados necessária: 500 Byte



Amplitude de tensão de funcionamento CC: 18 V ... 30 V

Proteção contra inversão de polaridade: Para todas as conexões elétricas

Tipo de conexão: Conector macho

Tecnologia de conexão: M12 x 1, programado com A de acordo com EN 61076-2-101

Número de pinos/fios: 5

Tipo de fixação: Trava de parafuso



Comprimento máximo do cabo: 20 m

Posição de instalação: Indiferente

Ligação de fluido: Rosca fêmea G3/4

Peso do produto: 530 g

Material corpo: Reforçado com PA

Grau de proteção: IP65

Classe de resistência à corrosão KBK: 3 - Risco de corrosão alto
