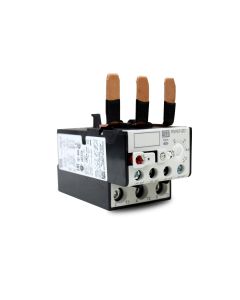

Rele de Sobrecarga Weg Termico RW67 de 32A a 50A para CWM
RELE SOBRECARGA RW67-1D3-U050
-
Rele de Sobrecarga Weg Térmico RW67 de 40A a 57A para CWMPor R$ 288,24 De R$ 303,41até 6x de R$ 48,04 sem jurosou R$ 273,83
à vista no pix -
Rele Termico de Sobrecarga Weg RW67 de 50A a 63A para CWMR$ 303,41até 6x de R$ 50,57 sem jurosou R$ 288,24
à vista no pix

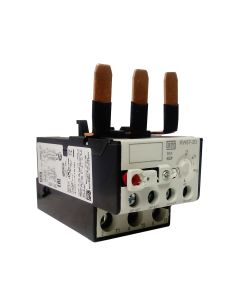

Rele Termico de Sobrecarga Weg RW67 de 32A a 50A para CWM
O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase. O funcionamento desse dispositivo se baseia na deformação de uma lâmina bimetálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos. O Relé Térmico Weg, da linha RW, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.
Aplicações: Recomendável para a proteção contra sobreaquecimentos e faltas de fase em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
Características Técnicas
SKU: 10452217
Modelo: RW67-1D3-U050
Tensão Máxima de Operação dos Contatos Principais: 690V
Faixa de Ajuste da Corrente de Operação: 32-50A
Classe de Disparo Térmico (Recomendável):
Classe 10 - motores com partidas de até 10 segundos
Sensibilidade Contra Falta de Fase:
Quando dois polos do relé possuírem sobrecargas de 15%, e um dos polos zero de corrente, o relé de sobrecarga deverá desarmar em menos de 2 horas
Botões de Configuração:
O relé possui um botão de Reset e na mesma tecla 4 funções sendo:
A - Função somente de rearme automático. A função stop/teste não é permitida
AUTO - Função de rearme automático e função stop/teste
HAND - Função de rearme manual e função stop/teste
H - Função somente de rearme manual. A função stop/teste não é permitida
Tipo de Montagem: Montagem Direta
Contatores Compatíveis Weg: CWM32 até CWM40
Número de Contatos Principais: 3
Número de Contatos Auxiliares:
1NA – 1 contato normalmente aberto
1NF – 1 contato normalmente fechado
Grau de proteção:
Terminais Principais – IP10
Contato Auxiliares – IP10
Dimensões(mm):
Largura - 50
Altura - 71,5
Profundidade - 106,5
Marca | WEG |
---|---|
Corrente | 32A, 35A, 38A, 40A, 41A, 45A, 47A, 49A, 50A |
Escala de Corrente | 32 a 50A |
Família | RW |
Tipos | Partida e Proteção de Motores |
